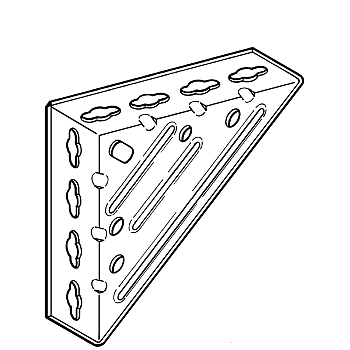

100/100, 150/150, 200/200

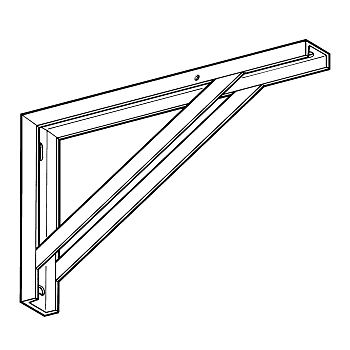

300/200, 550/350

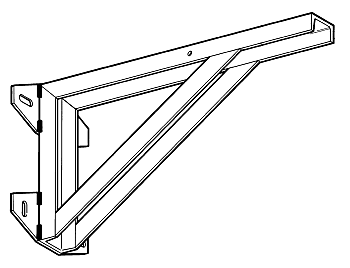

725/400

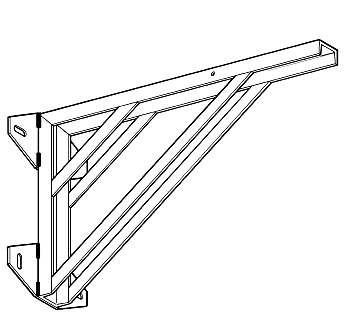

880/550
Derékszögkonzol WK
Csoport: 1326
Bevetés
Fali, padló vagy mennyezeti szereléshez egyaránt használható. A csövek fektetve (menetes kengyellel), állítva vagy függesztve (menetes szárral) rögzíthetők. Szerelősínekkel kombinálva sokféle kinyúló tartószerkezet hozható létre. Használata növeli a traverzek terhelhetőségét.
Műszaki adatok
| Anyag: | Acél, 550/350 méretig galvánhorganyzott |
| A 725/400 és 880/550 típusok tűzihorganyottak (tZn) |
A többi adat a következő oldalon található.
A diagrammból kiolvasható megengedet terhelési értékek a redukált terhelést és a javasolt dübelek redukált tengelytávolságát. Más dübelek is alkalmazhatók, amennyiben megfelelnek az erre vonatkozó szabványoknak.
Terhelési diagram:
Derékszögkonzol WK 100/100 és 100/100-40
Derékszögkonzol WK 200/200
Derékszögkonzol WK 300/200
Derékszögkonzol WK 550/350
Derékszögkonzol WK 725/400
Derékszögkonzol WK 880/550
| Típus | Profil | G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|
| 100/100 | - | 0,16 | 25 | 145626 |
| 100/100-40 | - | 0,21 | 25 | 163921 |
| 150/150 | - | 0,58 | 25 | 155513 |
| 200/200 | - | 1,22 | 10 | 118170 |
| 300/200 | U 50/25 | 2,32 | 1 | 118046 |
| 550/350 | U 50/25 | 4,45 | 1 | 145635 |
| 725/400 | U 65/42 | 12,72 | 1 | 151041 |
| 880/550 | U 65/42 | 18,43 | 1 | 151050 |
