Konzolok

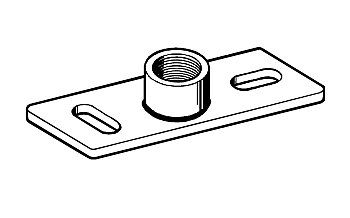

Alaplap GPL
Csoport: 1227
Bevetés

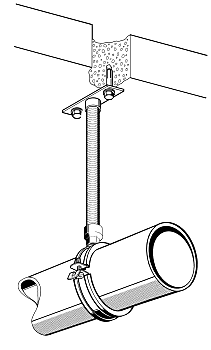

Fali, padló vagy mennyezeti rögzítés épületgépészeti tartókhoz.
Műszaki adatok
A megengedett terheléseket nem szabad túllépni. a várható terheléseket minden esetben össze kell vetni az alkalmazott dübelek megengedett terheléseivel.
| Kivitel/ Típus | Húzás [kN] | zul. Hajlítás* [Nm] | max. Erőkar [mm] | Schweiß- verfahren |
|---|---|---|---|---|
| Normal M8 | 1,5 | 8,8 | 150 | R |
| Normal M10 / M10 RL | 1,5 | 17,2 | 200 | R |
| Normal R 1/2" | 1,5 | 25,0 | 300 | R |
| Stabil M10 | 3,0 | 17,2 | 200 | R |
| Stabil M12 | 3,0 | 29,6 | 300 | R |
| Stabil M16 | 4,5 | 70,3 | 300 | M |
| Stabil R 1/2" | 4,5 | 95,0 | 350 | M |
| Stabil R 3/4" | 6,2 | 180,0 | 450 | M |
| Stabil R 1" | 6,2 | 350,0 | 500 | M |
R = Widerstandsschweißung
M = Schmelzschweißung
| * | A terhelhetőségnek az alaplap, a menetesszár vagy a menetes cső szab határt. σzul ≤ 160 N/mm2 fzul < 5 mm |
| Anyag: | Acél, galvánhorganyzott |

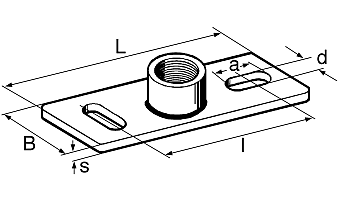

| Típus | Anyag méret L x B x s [mm] |
Hosszanti lyuk d x a [mm] |
Lyukközép távolság I [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|
| Normal M8 | 80 x 30 x 3 | 9 x 16 | 54 | 0,05 | 50 | 107501 |
| Normal M10 | 80 x 30 x 3 | 9 x 16 | 54 | 0,06 | 50 | 138361 |
| Normal R 1/2" | 80 x 30 x 3 | 9 x 16 | 54 | 0,08 | 50 | 138501 |
| Stabil M10 | 120 x 40 x 4 | 11 x 25 | 80 | 0,14 | 50 | 138343 |
| Stabil M12 | 120 x 40 x 4 | 11 x 25 | 80 | 0,15 | 50 | 107556 |
| Stabil M16 | 120 x 40 x 5 | 11 x 25 | 80 | 0,19 | 50 | 138352 |
| Stabil R 1/2" | 120 x 40 x 5 | 11 x 25 | 80 | 0,20 | 50 | 138529 |
| Stabil R 3/4" | 120 x 40 x 5 | 11 x 25 | 80 | 0,20 | 50 | 138538 |
| Stabil R 1" | 120 x 40 x 5 | 11 x 25 | 80 | 0,22 | 50 | 107592 |
