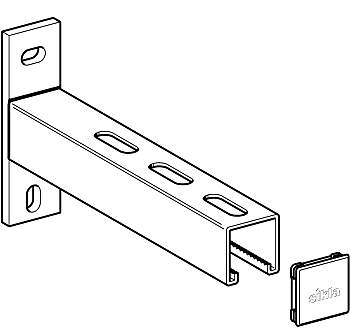

41/41

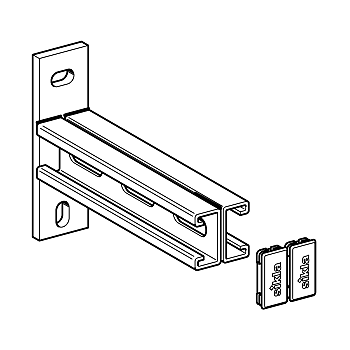

41/62

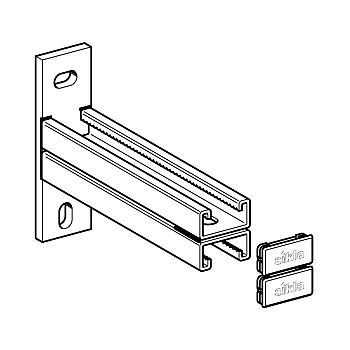

41/21 D
41/21 Dq
Talpas konzol AK HCP
Csoport: 1854
Bevetés
Szerelésre kész konzol, elsősorban fali csőrögzítéshez.
Szerelés
Csúszkával együtt szerelve feltétlenül szükséges a csőírányú erők felvétele kereszt támasszal.
Műszaki adatok
 |  |
| Dübel osztály A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN Restriktionen σzul ≤ 160 N/mm2 fzul ≤ L/150 L > 450 mm -hez fzul ≤ 3 mm L ≤ 450 mm -hez |  |
| Anyag: | Acél, tüzihorganyzott |

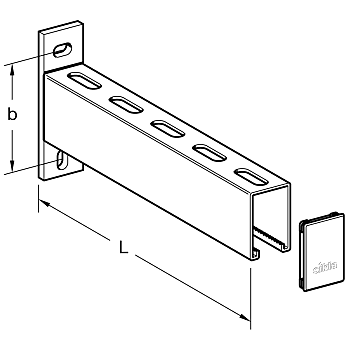

| Típus | L [mm] |
Talpméretek [mm] |
b [mm] |
Hosszanti lyuk [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|---|
| 41/41 - 320 | 320 | 134 x 40 x 8 | 100 | 13 x 18 | 0,95 | 10 | 181667 |
| 41/41 - 570 | 570 | 134 x 40 x 8 | 100 | 13 x 18 | 1,50 | 10 | 181676 |
| 41/41 - 820 | 820 | 134 x 40 x 8 | 100 | 13 x 18 | 2,00 | 1 | 161479 |
| 41/62 - 320 | 320 | 134 x 40 x 8 | 100 | 13 x 18 | 1,40 | 10 | 180119 |
| 41/62 - 570 | 570 | 134 x 40 x 8 | 100 | 13 x 18 | 2,25 | 10 | 180128 |
| 41/62 - 820 | 820 | 134 x 40 x 8 | 100 | 13 x 18 | 3,05 | 1 | 180137 |
| 41/21 D - 320 | 320 | 134 x 40 x 8 | 100 | 13 x 18 | 1,25 | 10 | 180146 |
| 41/21 D - 570 | 570 | 134 x 40 x 8 | 100 | 13 x 18 | 2,25 | 10 | 180155 |
| 41/21 Dq - 320 | 320 | 134 x 40 x 8 | 100 | 13 x 18 | 1,20 | 10 | 180164 |
| 41/21 Dq - 570 | 570 | 134 x 40 x 8 | 100 | 13 x 18 | 1,95 | 10 | 190424 |
