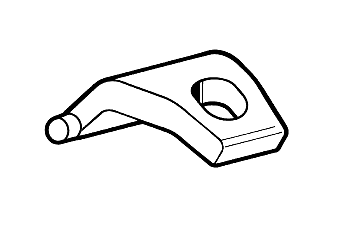

P feszítőkarom (HCP)

Az oldal pdf-ként

Csoport: 1831

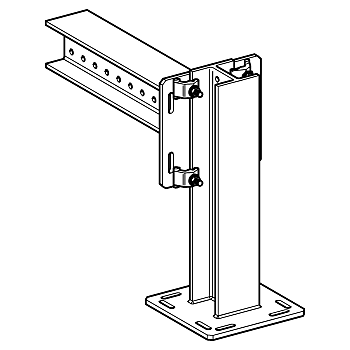

Bevetés

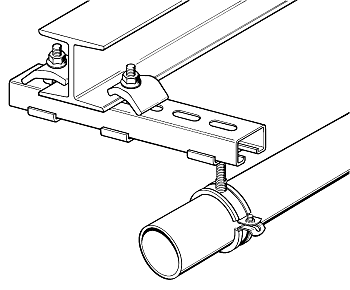

Univerzálisan alkalmazható feszítő konzolok, csatornák és más berendezések acéltartókhoz történő kétoldalas rögzítéséhez. Alátétekkel a maximális befogás 10 mm-el növelhető. Ennél magasabb alátéteket a traverzhez kell hegeszteni.

Szerelés

A szükséges csavarhossz L_min kiszámítása:

átmenő hatlapfejű csavar rögzítőkörmökkel P 2: Lmin = a + b + 43 [mm] P 3: Lmin = a + b + 48 [mm]		elrendezés HZ horgasfejű csavar P 2: Lmin = b + 45 [mm] P 3: Lmin = b + 50 [mm]

Meghúzási nyomaték ± 10 %
P2: 85 Nm
P3: 150 Nm

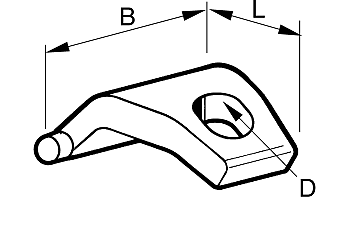

Műszaki adatok
