High Corrosion Protection

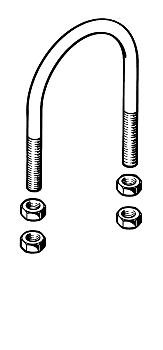

Menetes kengyel RUB 3570 A szerint (tüzihorganyzott)
Csoport: 1810
Bevetés
Ipari létesítmények csőrendszereihez. A menetes kengyel elsősorban álló vagy függő helyzetben alkalmazható. A menetes kengyel csupán a cső megvezetésére szolgál.
Megfelel a Vds és Fm elvárásoknak.
Szállítási terjedelem
Négy hatlapú anya külön mellékelve.
Szerelés
A menetes kengyel csupán a cső megvezetésére szolgál. A kengyel szárait a profil mindkét oldalán egy-egy anyával és alátéttel úgy kell rögzíteni, hogy a cső a rögzítés után is szabadon mozgatható legyen.

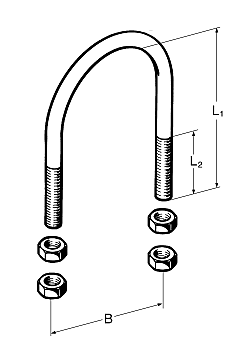

Műszaki adatok
| Anyag: | Acél, tüzihorganyzott |
| NÁ | B [mm] |
L1 [mm] |
L2 [mm] |
Menet | G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|---|
| 3/4" | 40 | 60 | 40 | M 10 | 0,12 | 50 | 162179 |
| 1" | 48 | 66 | 40 | M 10 | 0,12 | 50 | 162188 |
| 1 1/4" | 56 | 76 | 50 | M 10 | 0,14 | 50 | 162197 |
| 1 1/2" | 62 | 82 | 50 | M 10 | 0,14 | 50 | 162203 |
| 2" | 76 | 97 | 50 | M 12 | 0,23 | 50 | 162212 |
| 2 1/2" | 94 | 113 | 50 | M 12 | 0,26 | 50 | 162221 |
| 3" | 106 | 126 | 50 | M 12 | 0,29 | 50 | 162230 |
| 4" | 136 | 155 | 60 | M 16 | 0,63 | 25 | 162249 |
| 5" | 164 | 175 | 60 | M 16 | 0,71 | 25 | 162258 |
| 6" | 192 | 201 | 60 | M 16 | 0,90 | 10 | 162267 |
| 202 | 218 | 233 | 60 | M 16 | 0,89 | 10 | 162276 |
| 8" | 248 | 263 | 70 | M 20 | 1,61 | 10 | 162285 |
| 10" | 302 | 314 | 70 | M 20 | 1,88 | 10 | 162294 |
| 12" | 352 | 365 | 70 | M 20 | 2,52 | 1 | 162300 |
| 378 | 402 | 411 | 70 | M 24 | 3,53 | 1 | 162319 |
| 428 | 452 | 463 | 70 | M 24 | 3,90 | 1 | 162328 |
| 530 | 554 | 565 | 70 | M 24 | 4,63 | 1 | 162337 |
