SDE 2 - SBV / SBZ hangszigetelő elem

Az oldal pdf-ként

Csoport: 1612

Bevetés

Univerzálisan alkalmazható, nagy teherbírású hangszigetelő elem. Elsősorban DIN 4109 szerinti berendezésekhez alkalmazható:

• hangszigetelt fixpontként, valamint

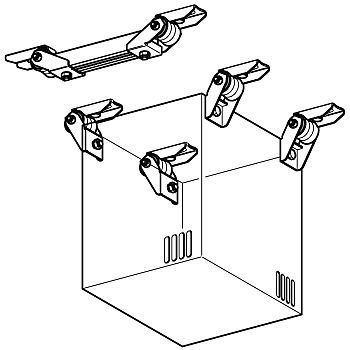

• lég- és klimatechnikai berendezések hangszigetelt rögzítéseként.

Továbbá rögzíthető Sikla szerelősínhez (ajánlott az 41/41 feletti), és alkalmas szerelősínekből álló komplett szerkezetek hangszigetelt szereléséhez. Felszerelhető ferde falakra, talajra és födémre is.

Szállítási terjedelem

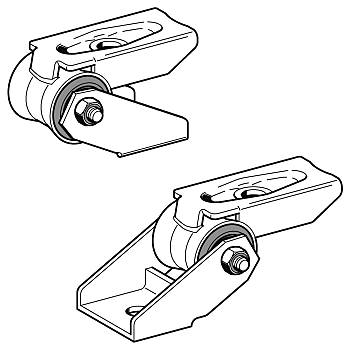

A két típus azonos részekből áll. A berendezés felöli kengyel M10 hatlapfejű csavarral
és biztosítóanyával teljesen előszerelve. A kengyel helyzete határozza meg a típust.

Szerelés

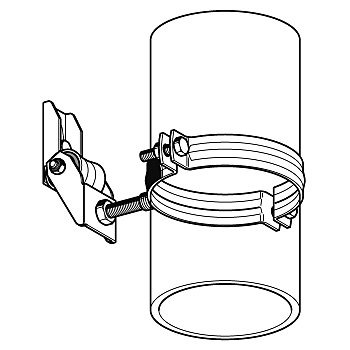

Hangszigetelt fixpontok létesítéséhez a Sikla Stabil csőbilincseket ajánljuk. A csatlakozás történhet központosan a Stabil D-3G hárommenetes anyájához, vagy kétoldalt a csőbilincs füleihez.

Műszaki adatok

Terhelhetőség (a forgás síkjában húzásra vagy nyomásra):	max. 10 kN
Zajcsillapítás:	bis zu 15 dB(A)

Megjegyzés:
A keresztirányú erők fellépése esetén külön megtámasztást kell alkalmazni.
A dübel és más csatlakozó elemek méretezendőek.

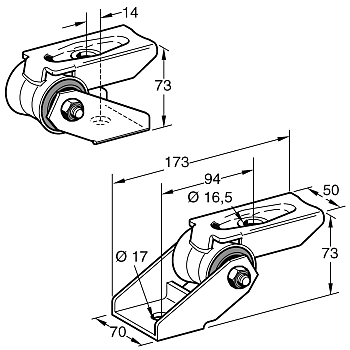

Típus	Csatlakozás épülethez [mm]	Csatlakozás berendezéshez [mm]	Rugóállandó c [kN/mm]
SDE 2 - SBV	ø 16,5	ø 17,0	3,5
SDE 2 - SBZ	ø 16,5	ø 17,0	3,5

Anyag:
Fémtest:	Acél, galvánhorganyzott
Hangszigetelő betét:	Elasztikus, habosított poliuretán, RG 650 kg/m3
Hőtartomány:	-30 bis +100°C
