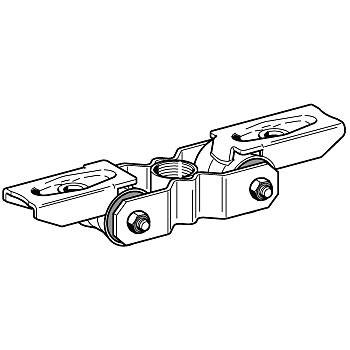

SDE 2 - FP 1 hangszigetelő elem

Az oldal pdf-ként

Csoport: 1612

Bevetés

Univerzálisan alkalmazható, nagy teherbírású hangszigetelő elem. Elsősorban DIN 4109 szerinti berendezésekhez alkalmazható:

• egypontos rögzítésként menetes csőhöz 1"-ig, valamint
• hangszigetelt fixpont alapjaként.

Közvetlenül az épületszerkezethez (2db M16 nagy teherbírású dübellel), vagy acélszerkezethez rögzíthető. Továbbá rögzíthető Sikla szerelősínhez (50/40/3 felett).

Szállítási terjedelem

A berendezés felöli kengyel M10 hatlapfejű csavarral és biztosítóanyával és két egyforma talppal teljesen előszerelve.

Szerelés

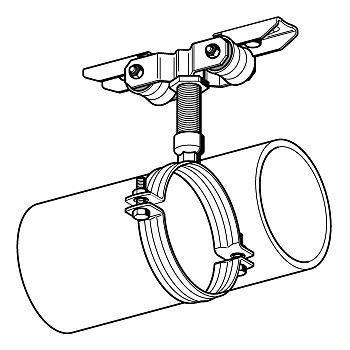

Hangszigetelt csőrögzítéskor a Sikla Stabil D-3G hárommenetes anyájához történő csatlakozást ajánljuk. Az 1" menetes csatlakozás biztosításához 1" ellenanyát kell alkalmazni.

Műszaki adatok

Hangszigetelés:

15 dB(A) -tól

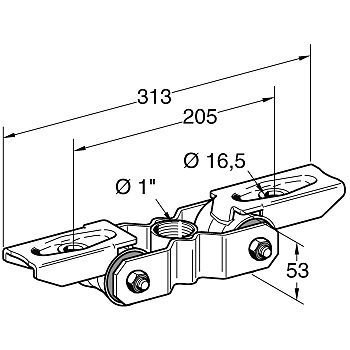

Típus	Csatlakozás épülethez [mm]	Csatlakozás berendezéshez
SDE 2 - FP 1	ø 16,5	1"

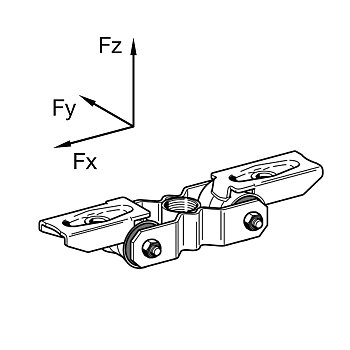

Terhelhetőség
(húzásra v. nyomásra):

Típus	+/- Fx [kN]	Fy [kN]	+/- Fz [kN]
SDE 2 - FP 1	20,0	-	20,0

Megjegyzés:
A keresztirányú erők fellépése esetén külön megtámasztást kell alkalmazni. A dübel és más csatlakozó elemek méretezendőek. Az alsó ábra szerinti fixpontos rögzítéseknél a fixponterőt a menetes cső megengedett hajlítási terhelése korlátozza (lásd "Sikla Szereléstechnika").

Anyag:
Fémtest:	Acél, galvánhorganyzott
Hangszigetelő betét:	Elasztikus, habosított poliuretán, RG 650 kg/m3
Hőtartomány:	-30 bis +100°C
