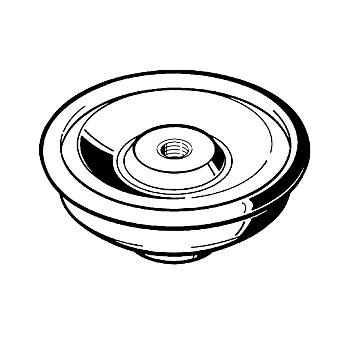

SDE 1 hangszigetelő elem
Csoport: 1612
Bevetés
Az SDE1 hangszigetelő elemet rendkívül sokféleképpen lehet alkalmazni a DIN 4109 szerint. A szereléstechnika egész területén alkalmazható a különböző kiviteleknek és ezek más termékekkel való sokoldalú kombinációjának köszönhetően.
Szállítási terjedelem
Minden egyes hangszigetelő elemhez egy M10 x 25 menetes szár mellékelve.
Szerelés
Az SDE 1 szerelhető mennyezetre falra és padlóra. A mellékelt M10 x 25 menetes szárat az épület felöli belső menetbe tövig be kell hajtani. Így lehet az SDE 1-et az épülethez belsőmenetes dübellel rögzíteni. A meghúzáshoz használjon SDE kulcsot.
Megjegyzés:
Fali szerelésnél kerülje el a nagy hajlító nyomatékot, például egymás alatti elrendezéssel, szerelősínnel vagy szögkonzollal.
Műszaki adatok
| Statikus terhelhetőség (tartósan): | |
| Húzásra: | 2,5 kN |
| Nyomásra: | 3,0 kN |
| Nyírásra: | 0,5 kN |
| Rugóállandó a statikus terhelés függvényében: | |
| 0,12 kN -nál | 13,7 kN/cm |
| 0,40 kN -nál | 16,9 kN/cm |
| 0,80 kN -nál | 30,5 kN/cm |
| Hangszigetelés: | bis zu 18,9 dB(A) |
| Hőtartomány: | -50°C -tól +110°C -ig |
| Típus | Csatlakozás épülethez | Csatlakozás berendezéshez |
|---|---|---|

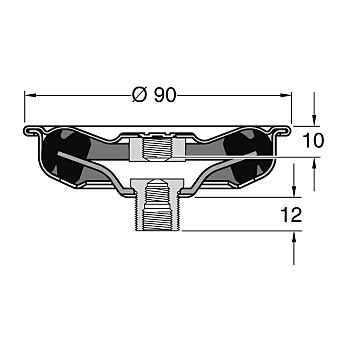

| SDE 1 - M10 | M10 | M10 |
| SDE 1 - M12 | M10 | M12 |

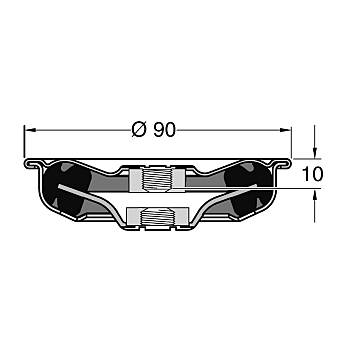

| SDE 1 - 3G | M10 | 3G-Csatlakozóanya: M8/M10/M16 |
| Anyag: | |
| Fémrészek: | Acél, galvánhorganyzott |
| Hangszigetelő: | EPDM, Keménység: 45 +/- 5°Shore |
| Típus | G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|
| SDE 1 - M10 | 0,27 | 25 | 162735 |
| SDE 1 - 3G | 0,27 | 25 | 136989 |
