Fixpontok
Hőszigetelt fixpontbilincs FKS
Csoport: 1382
Bevetés
Hőszigetelt bilincs tengely irányú erők felvételére.
Különösen alkalmas tartó bilincsnek, függőleges csővezetékek és fixpontok kialakításához. A tengely irányú erőket egy csőre heggesztett közgyűrű veszi fel. A fixpont erő a bilincs testen keresztűl hat a rögzítési pontra.
Szállítási terjedelem
4 félbilincs, 2 összekötő lemez, 1 közgyűrű valamint megfelelő méretű csavarok és anyák.
Szállítási határidő: 10 munkanap

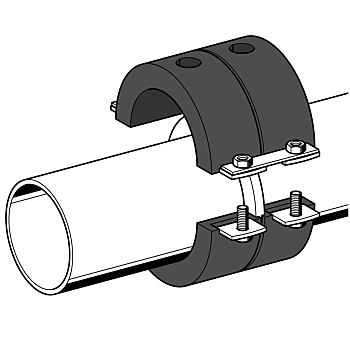

Szerelés
| 1. | A közgyűrűt a csőre heggeszteni és felületkezelni. |
| 2. | A tömítő anyagot a csőre és a közgyűrűre egyenletesen felhordani. |
| 3. | A bilincseket és az összekötő lemezt a közgyűrű közbeiktatásával a csőre helyezni és a rögzítő csavarokat készre húzni. |
| 4. | Ellenőrízzük a bilincs és a közgyűrű közötti rés tömítettségét. |
Műszaki adatok
| Dämmteil: | geschlossenzelliger PUR-Schaum RG 250 kg/m3 |
| Diffúziós ellenállás: | µ = 2500 |
| Hővezetés: | λ = 0,040 W/mK (0°C) |
| Éghetőség: | B2 |

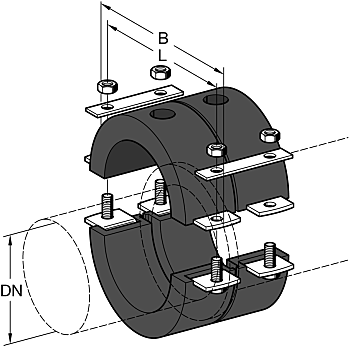

| Típus [NÁ] |
Szigetelés vastagság S [mm] |
Max. fixpont terhelés tolásra[kN] |
L [mm] |
B [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|---|
| 76,1 | 30 | 2,0 | 171 | 202 | 2,02 | 1 | 190271 |
| 88,9 | 30 | 2,0 | 179 | 206 | 2,28 | 1 | 190289 |
| 108 | 30 | 2,5 | 200 | 220 | 3,48 | 1 | 190298 |
| 114,3 | 40 | 3,0 | 230 | 274 | 4,24 | 1 | 190307 |
| 133 | 40 | 3,5 | 264 | 300 | 4,52 | 1 | 190316 |
| 139,7 | 40 | 5,0 | 264 | 300 | 4,82 | 1 | 190325 |
| 168,3 | 40 | 5,5 | 288 | 328 | 5,62 | 1 | 190343 |
| 219,1 | 60 | 9,5 | 399 | 439 | 16,14 | 1 | 190352 |
| 273 | 60 | 13,0 | 453 | 493 | 17,54 | 1 | 190379 |
| 323,9 | 60 | 14,5 | 504 | 544 | 23,34 | 1 | 190388 |
