Fixpontok

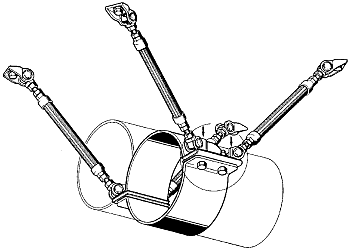

hangtompítóbetéttel

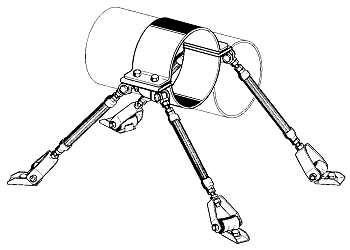

hangtompítóbetét nélkül

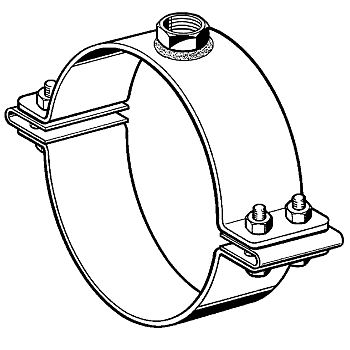

Fixpont csőbilincs FS

Az oldal pdf-ként

Csoport: 1380

Bevetés

A Fixpont csőbilincs a négy száras bakelrendezésű Fixpont konstrukció szíve. Az összeállításhoz 4 támaszú egy rögzítőkészlet szükséges. A szakszerű tervezéshez Fixpont számításokra van szüksége, kérjen szaktanácsot munkatársainktól.
A szimetrikus kialakítás következtében ezek a fixpontok mindkét irányban képesek csőirányú erők felvételére.

Szállítási terjedelem

Komplett 4 M 16 feszítőcsavar, anyával, a 108 mm -es típustól fülmerevítővel. Feszítőcsavarok és fülmerevítők előszereltek és kiesés ellen biztosítottak; az M 16 -os anya mellékelve.

Szerelés

A feszítő csavarokat az előre megadott feszítő nyomatékkal egyenletesen meghúzzuk.

Típus	Meghúzási nyomaték M (Nm)
1/2" ... 1 1/2"	50
57 mm ... 3"	80
108 mm ... 521 mm	100

Műszaki adatok

Anyag:

Acél, galvánhorganyzott

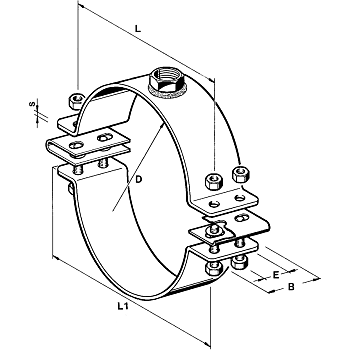

Típus d [mm]	NÁ	B [mm]	s [mm]	L [mm]	L₁ [mm]	E [mm]	G [kg]	Cikkszám
21,3	1/2"	80	5	74	106	45	1,05	159979
26,9	3/4"	80	5	79	111	45	1,09	159988
33,7	1"	80	5	86	118	45	1,15	159997
42,4	1 1/4"	80	5	95	127	45	1,25	160007
45		80	5	97	129	45	1,29	160016
48,3	1 1/2"	80	5	101	133	45	1,31	160025
57		80	6	109	141	45	1,67	160034
60,3	2"	80	6	113	145	45	1,69	160043
76,1	2 1/2"	80	6	129	161	45	1,87	160052
88,9	3"	80	6	141	173	45	2,09	160061
108		100	6	166	214	50	3,31	160070
114	4"	100	6	172	220	50	3,35	160089
133		100	6	191	239	50	3,67	160098
139	5"	100	6	198	246	50	3,78	160104
159		100	6	207	255	50	4,05	160113
168	6"	100	6	217	265	50	4,07	160122
219	8"	100	6	278	326	50	4,91	160131
274	10"	100	6	331	379	50	5,57	160140
324		100	8	390	438	50	8,22	160159
356		100	8	422	470	50	8,94	160168
368		100	8	434	482	50	9,17	160177
407		100	8	473	521	50	9,58	160186
419		100	8	485	533	50	9,99	160195
508		100	8	574	622	50	11,68	160201
521		100	8	587	635	50	13,20	160210
