Dübelek és kötőelemek

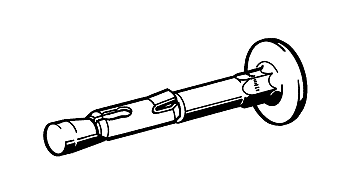

PPN profilszeg
Csoport: 1406
Bevetés
A PUP Pressix U-profilok beton falhoz vagy mennyezethez történő gyors és biztonságos rögzítéséhez zárt helyiségekben
(nedves helyiségekben nem alkalmazható).
- A szegfej 19 mm-es átmérője a profil lyukméretéhez és lyukkiosztásához van igazítva.
- Kevés fúrással (csak 6 mm) és egyszerű beütéssel szerelhető.
Szerelés
U-profilonként legalább 3 profilszeget kell alkalmazni, hogy megfeleljen az engedélyben megkövetelt redundanciának. A szereléshez használjon PSPN beütőtüskét.
Műszaki adatok
| Terhelhetőség (húzás, kereszthúzás) a beton ≥ B25 húzott tartományában | 0,8 |
| Megengedett hajlítónyomaték 1) [Nm] | 1,1 |

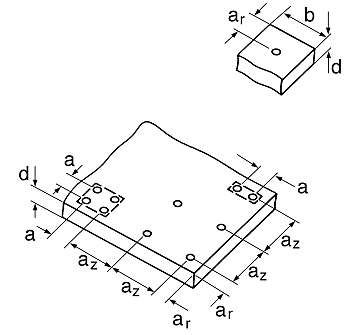

| Tengelytáv a ≥ [mm] | 60 |
| Széltől mért távolság ar ≥ [mm] | 100 |
| Furat távolság az ≥ [mm] | 240 |
| Alkatrészszélesség b ≥ [mm] | 200 |
| Minimális alkatrész vastagság d [mm] | 100 |
| Fúró névleges átmérő [mm] | 6 |
| Fúróél átmérő ≤ [mm] | 6,4 |
| Furatmélység t ≥ [mm] | 55 |
| Dübel mélység hv ≥ [mm] | 40 |
| 1) | a DIBt engedélyben foglalt peremfeltételeket figyelmbe kell venni. |
| Anyag: | Acél ,galvánhorganyzott |
Engedély
DIBt-eng. sz: Z-21.1-606
Tűzállósági osztáy F60 PPN 6 x 40/5 Fmax = 0,5 kN
DIBt által engedélyezve: könnyű mennyezetburkolatok és álmennyezetek, valamint statikai szempontból egyenértékű 1 kN/cm2 alatti elsősorban statikus terhelések rögzítésére a beton húzott tartományában.

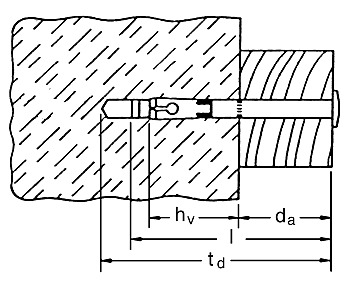

| Típus | Dübel- hossz [mm] |
max. hasznos hossz da [mm] |
Furatmélység td [mm] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|
| PPN II 6 x 30/5 | 40 | 5 | 45 | 100 | 193662 |
