Dübelek és kötőelemek

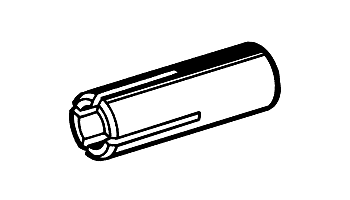

Beütő dübel AN
Csoport: 1401
Bevetés
Az épületgépészet teljes területére repedésmentes betonhoz. Csővezetékek, szerelősínek, stb. rögzítéséhez az engedélyben foglaltak figyelembevételével. Nedves helyiségekben (pl. mélygarázs, alagút) valamint szabadban az A4 rozsdamentes acél kivitelt kell használni.
- Nem igényel speciális fúrót

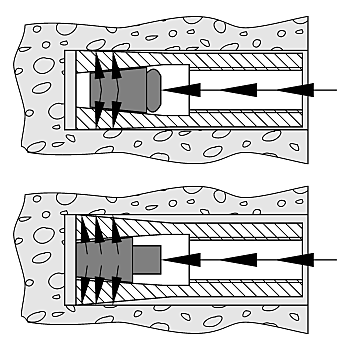

- A feszítőtüske az út függvényében biztosítja a terpeszfeszítést
- Előszerelésre alkalmas
Szerelés
A szereléshez használja a beütő dübel feszítőtüskét (csoportkód 5103).
Műszaki adatok
| Repedéses betonban: | M8 | M8 x 40 | M10 | M12 |
| Terhelhetőség [kN] | 0,5 | 0,8 | 0,8 | 0,8 |
| Tengelytáv s ≥ [cm] | 40 | 40 | 40 | 40 |
| Széltől mért távolság c ≥ [cm] | 10 | 10 | 20 | 20 |
| Minimális szerkezet vastagság hmin = [cm] | 10 | 10 | 10 | 10 |
| Max. rögzítési forgatónyomaték Tinst [Nm] | 3 | 3 | 6 | 15 |
| Hajlító nyomaték (Csavar 5.6) Mzul [Nm] | 6,2 | 6,2 | 12,5 | 21,8 |
| Hajlító nyomaték (A4-70) Mzul [Nm] | 9,4 | 9,4 | 16,3 | 32,7 |
| Általános szerelési adatok: | M8 | M8 x 40 | M10 | M12 | M16 |
| Dübel mélység hef [mm] | 30 | 40 | 40 | 50 | 65 |
| Fúró névleges átmérő do [mm] | 10 | 10 | 12 | 15 | 20 |
| Kapcsolódó alkatrész furat átmérője df [mm] | 9 | 9 | 12 | 14 | 18 |
| Furat mélység h1 [mm] | 30 | 40 | 40 | 50 | 65 |
| Menet mélység max. csavarhossz Lth [mm] | 13 | 20 | 15 | 18 | 23 |
| min. csavarhossz Lsdmin [mm] | 9 | 9 | 11 | 13 | 18 |
| Repedés mentes beton: | M8* | M8 x 40 | M10 | M12 | M16 |
| Húzás (Csavar 5.6) Nzul. C20/25 [kN] | 2,3 | 3 | 4,2 | 5,9 | 8,7 |
| C30/37 [kN] | 2,7 | 3,4 | 4,8 | 6,8 | 10,0 |
| C40/50 [kN] | 2,9 | 3,7 | 5,2 | 7,3 | 10,8 |
| C50/60 [kN] | 3,1 | 3,9 | 5,5 | 7,7 | 11,4 |
| Kereszthúzás (Csavar 5.6) Vzul C20/25 [kN] | 3,3 | 3,9 | 4,1 | 9 | 16,8 |
| Kereszthúzás (Csavar 8.8) Vzul ≥ C20/25 [kN] | 3,3 | 3,9 | 4,1 | 10,6 | 18 |
| Hajlítónyomaték (Csavar 5.6) Mzul [Nm] | 8,1 | 8,1 | 15,8 | 27,8 | 71 |
| Hajlítónyomaték (Csavar 8.8) Mzul [Nm] | 17,1 | 17,1 | 34,3 | 60 | 152 |

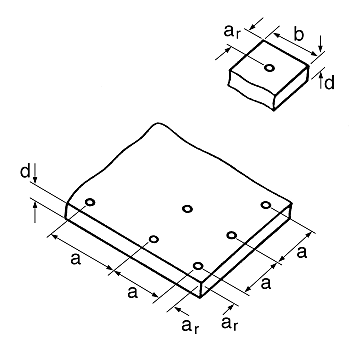

| Tengely- és széltől mért távolság: | |||||
| Jellemző tengelytáv scr [mm] | 90 | 120 | 120 | 150 | 195 |
| Jellemző széltől mért távolság ccr [mm] | 45 | 60 | 60 | 75 | 97,5 |
| Min. Tengelytáv smin [mm] | 60 | 80 | 100 | 120 | 150 |
| Min. széltől mért távolság cmin [mm] | 95 | 95 | 135 | 165 | 200 |
| Min. szerkezet vastagság hmin [mm] | 100 | 100 | 120 | 130 | 160 |
| Rögzítési forgató nyomaték Tinst [Nm] | 8 | 8 | 15 | 35 | 60 |
Terhelés egyedül álló dübelnél, a széltől mért távolság és a tengely távolság figyelembe vétele nélkül. Az ETAG -ba foglaltak alapján. A méretezésnél figyelembe kell venni a minősítési engedély tartalmát.
| Anyag: | Acél, galvánhorganyzott, a feszítőék kicsúszás ellen biztosítva |
Engedély
DlBt-engedély:Z -21.12-1090 dübelek repedésmentes betonban
Megjegyzés: Könnyü mennyezetburkolatok és álmennyezetek rögzítésénél a 21.11-1106 sz. engedély érvényes más műszaki adatokkal.
VdS-Konform, FM-engedély: M10-nél nagyobb beütődübelekhez.
| Típus | Hossz [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|
| M8 x 30 | 30 | 0,01 | 100 | 125505 |
| M8 x 40 | 40 | 0,01 | 100 | 153283 |
| M10 x 40 | 40 | 0,02 | 50 | 125514 |
| M12 x 50 | 50 | 0,04 | 50 | 125523 |
| M16 x 65 | 65 | 0,10 | 25 | 112518 |
