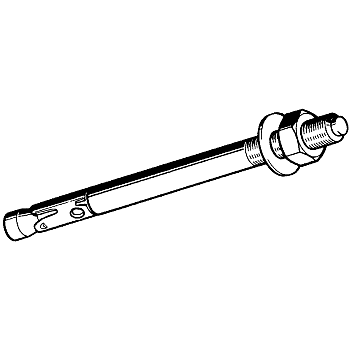

Alapcsavar AN BZ plus

Az oldal pdf-ként

Csoport: 1408

Bevetés

Csapszeges alapcsavar húzott tartományhoz, épületgépészeti és egyéb szereléstechnikai alkalmazáshoz. Alkalmas csővezetékek szerelősínek konzolok stb. betonhoz és szilárd kőzetekhez történő rögzítésre, zárt helyiségekben - nedves helyiségek kivételével.

Nem szükséges speciális fúró, fúróátmérő = menetátmérő
Könnyen szerelhető, mivel keresztül dugható
Beütéskor a menet nem sérül meg.

Szállítási terjedelem

Alátéttel és hatlapú anyával.

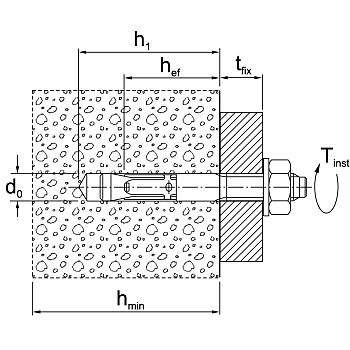

Szerelés

1.	Furatot készítünk a felületre merőlegesen, a furatmélység figyelembevételével.
2.	A furatot portol megtisztítani.
3.	A dübelt a jelölésig beütjük a betonba.
4.	A táblázatban megadott nyomatékkal meghúzzuk, és azzonnal terhelhetjük.

A szerelési útasítások betartandók.

Műszaki adatok

Típus	M8	M10	M12	M16
Terhelhetőség ¹⁾ Húzás C20/25 ²⁾ [kN]	2,0	3,6	4,8	9,9
C30/37 ²⁾ [kN]	2,4	4,6	5,8	12,1
C40/50 ²⁾ [kN]	2,8	5,0	6,7	14,0
C50/60 ²⁾ [kN]	3,1	5,5	7,4	15,4
Terhelhetőség ¹⁾ Kereszthúzás C20/25 ²⁾ [kN]	8,6	12,6	15,0	22,4
≥ C25/30 ²⁾ [kN]	8,6	12,6	16,4	24,5
Megengedett hajlítónyomaték ¹⁾ [Nm]	13,1	26,9	46,9	119,4
min. Szerkezet vastagság d_min ≥ [mm]	100	120	130	170

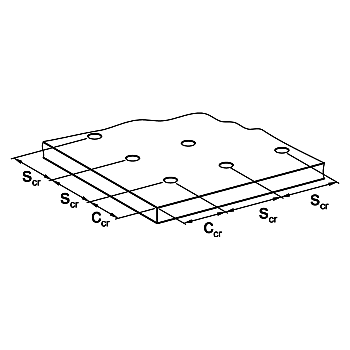

Jellemző furat tengely távolság s_cr [mm]	138	180	195	255
Jellemző szélétől mért távolság c_cr [mm]	69	90	97,5	127,5
min. tengely táv s széltől mért táv c ≥ [mm]	40/70	45/70	60/100	60/100
min. széltől mért táv c tengely táv s ≥ [mm]	40/80	45/90	60/140	60/180
Alapcsavar mélység h_v [mm]	46	60	65	85
Furó névleges átmérő d₀ [mm]	8	10	12	16
Furatmélység t ≥ [mm]	60	75	90	110
max. rögzítési forgatónyomaték M_D [Nm]	20	25	45	90

¹⁾ A szélétől mért távolság figyelembe vétele nélkül.
²⁾ Repedezett beton

Anyag:

Acél, horganyzott

Engedély

EOTA Engedélyszám MKT-alapcsavarhoz: ETA-03/0017
FM-engedély M10, M12, M16 -hez
VdS-Konform, minden mérethez
Tűzállóság F60, F90 (Terhelési értékeket lásd szakvélemény )
Ütésállósági engedély a szövetségi, polgárvédelmi hivataltól, Bern.

Típus	Menet- csatlakozás	Össz- hossz [mm]	G [kg]	Csom. egység [db]	Cikkszám
8/10/75	M8	75	0,03	100	166526
8/30/95	M8	95	0,04	100	166535
10/10/90	M10	90	0,06	50	166544
10/30/110	M10	110	0,07	50	166553
10/50/130	M10	130	0,08	50	166562
12/15/110	M12	110	0,10	25	166571
12/30/125	M12	125	0,11	25	166580
12/50/145	M12	145	0,12	25	166599
12/105/200	M12	200	0,18	25	166605
12/160/255	M12	255	0,23	20	166614
16/25/145	M16	145	0,23	20	166623
16/50/170	M16	170	0,26	20	166632
16/100/220	M16	220	0,35	10	166641
