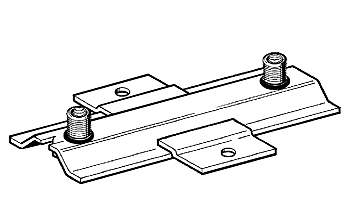

GS H3G/2 csúszka

Az oldal pdf-ként

Bevetés

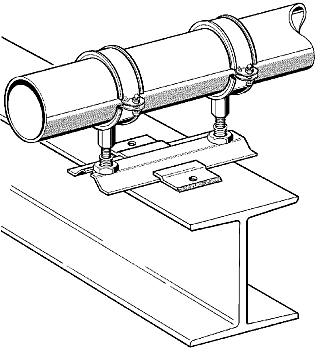

Nagy teherbírású csúszka ipari berendezésekhez, acélszerkezetekhez és hasonló felületekhez történő szereléshez, elsősorban Sikla Stabil D-3G és Ratio 3G csőbilincsekkel kombinálva. Betétlappal és anélkül egyaránt alkalmazható. Igénybevétel szerint különböző csatlakoztatási lehetőségek: M12, M16 vagy 1/2"-adapterel. Közvetlen fali szerelésnél figyelembe kell venni a dübelek redukált terhelhetőségi értékeit.

Szerelés

Épületszerkezeti csatlakozás: M10 vagy M12, vagy hegesztés
NÁ 100 feletti csövek állványos szereléskor, illetve minden esetben amikor váltakozó hajlítóigénybevétel léphet fel, a hárommenetes anyát egy 1/2" ellenanyával be kell biztosítani.

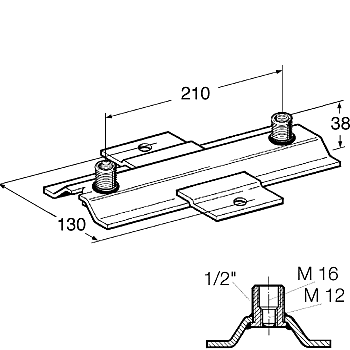

Műszaki adatok
