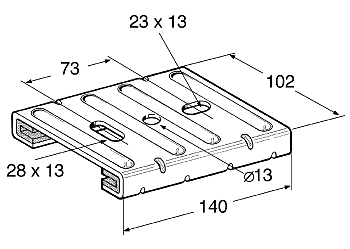

GS H3G csúszka
Csoport: 1336
Bevetés

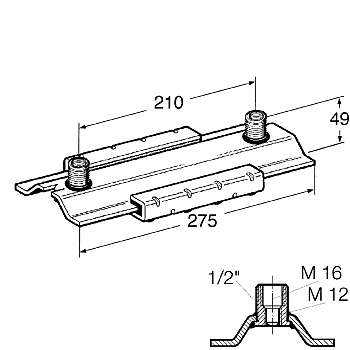

Nagy teherbírású csúszka ipari berendezésekhez, elsősorban Sikla Stabil D-3G és SKS Top-2C hőszigetelt csőbilincs csőbilincsekkel kombinálva. Igénybevétel szerint különböző csatlakoztatási lehetőségek: M12, M16 vagy 1/2"-adapterel . Elsősorban padló és mennyezeti szereléshez, valamint nyomócsövek megvezetéséhez. fali szerelésnél a csúszka és egy Sikla konzol együttes alkalmazását ajánljuk. Közvetlen fali szerelésnél figyelembe kell venni a dübelek redukált terhelhetőségi értékeit.
Szerelés
NÁ 100 feletti csövek állványos szereléskor, illetve minden esetben amikor váltakozó hajlítóigénybevétel léphet fel, a hárommenetes anyát egy 1/2" ellenanyával be kell biztosítani.
Műszaki adatok
| Megengedett terhelés mennyezeten: | 5,0 kN |
| Megengedett terhelés padlón: | 9,0 kN |
| Megengedett hajlítónyomaték falon mellett H3G2*: | 350 Nm |
| Erőkar Lmax: | 400 mm |
| Maximális elcsúszás: | |
| H3G: | 100 mm |
| H3G2: | 135 mm |
| Tartós hőterhelhetőség: | 130°C |
| Tapadási-súrlódási együttható µ0 : | 0,18 |
| Csúszási-súrlódási együttható µ: | 0,14 |
| Anyag: | |
| Alaptest és Csúszkasín: | Acél, galvánhorganyzott |
* Az összekötőelemek (menetesszár vagy menetescső) megengedett terheléseit figyelembe kell venni!
Zulässige Belastung FZ * bei Brandbeanspruchung
| FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] |
|---|---|---|---|
| ≤ 1.000 | ≤ 540 | ≤ 360 | ≤ 260 |
FZ = max. zulässige Zuglast
* Die Tragfähigkeit der verwendeten Verbindungselemente ist zu berücksichtigen. Dies gilt insbesondere bei Brandbeanspruchung.
| Típus | G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|

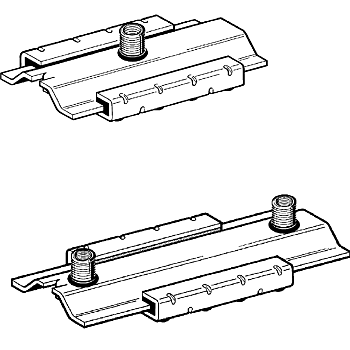

| H3G2 | 1,55 | 10 | 126700 |
| H3G | 1,12 | 10 | 149295 |
