Csúszómegfogások ès magassàgàllÍtòk
2G2

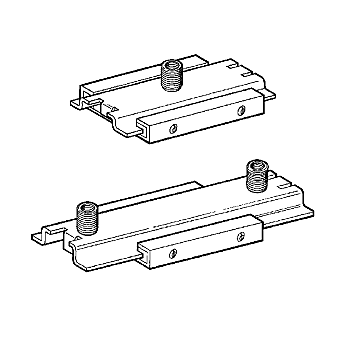

GS 2G csúszka
Csoport: 1336
Bevetés

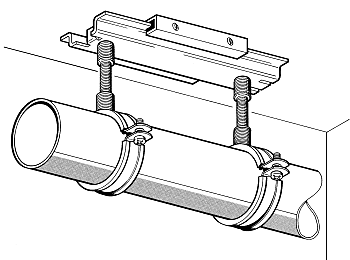

Csúszka egy vagy két rögzítőponttal épületgépészeti berendezésekhez. Szabadon kombinálható Ratio S és Stabil D-3G csőbilincsekkel. Különböző csatlakoztatási lehetőségek M10 és R1" között. A csatlakozáshoz szükséges adaptereket lásd IG/IG Adapter. A Csúszó zaj csökkentése érdekében a csúszkasínek üvegszálas Polyamidből készültek.
Műszaki adatok
| Megengedett terhelés mennyezeten: | 0,6 kN |
| Megengedett terhelés padlón: | 1,2 kN |
| Hebelarm Lmax: | 300 mm |
| Maximális csúszóút 2G típus: | 85 mm |
| Maximális csúszóút 2G2 típus: | 140 mm |
| Tartós hőterhelhetőség: | 130°C |
| Tapadási-súrlódási együttható µ0: | 0,18 |
| Csúszási-súrlódási együttható µ: | 0,14 |
| Anyag: | |
| Alaptest és csúszkasín: | Acél, galvánhorganyzott |
Zulässige Belastung FZ * bei Brandbeanspruchung
| FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] |
|---|---|---|---|
| ≤ 600 | ≤ 430 | ≤ 280 | ≤ 200 |
FZ = max. zulässige Zuglast
* Die Tragfähigkeit der verwendeten Verbindungselemente ist zu berücksichtigen. Dies gilt insbesondere bei Brandbeanspruchung.
| Típus | G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|
| 2G | 0,38 | 25 | 126755 |

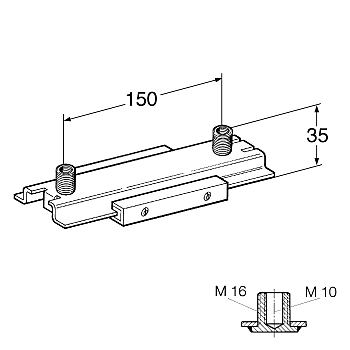

| 2G2 | 0,49 | 25 | 126764 |
