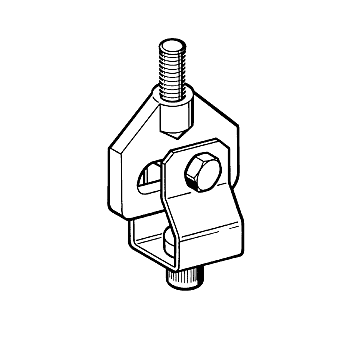

GLE J csúszóelem
Csoport: 1343
Bevetés

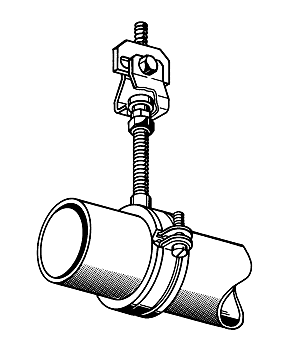

Billenő-csúszóelem mindenfajta épületgépészeti szereléshez. Állítható magasság. Közvetlenül a falhoz vagy a csővel párhuzamos szerelősínhez rögzíthető. A csúszógörgő egyenletes és zajmentes elmozdulást biztosít.
Szállítási terjedelem
Előszerelt acél függesztőelem és szabályozóanya.
Szerelés
A beállított magasságot ellenanyával kell biztosítani.
Műszaki adatok
| Típus | FZ * [kN] |
|---|---|
| J 8 | 3,5 kN |
| J 10 | 3,5 kN |
| J 12 | 6,0 kN |
| J 16 | 6,0 kN |
Zulässige Belastung FZ * bei Brandbeanspruchung
| Typ | FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] |
|---|---|---|---|---|
| J10 | ≤ 1.100 | ≤ 600 | ≤ 400 | ≤ 300 |
FZ = max. zulässige Zuglast
* Die Tragfähigkeit der verwendeten Verbindungselemente ist zu berücksichtigen. Dies gilt insbesondere bei Brandbeanspruchung.
| Maximális kilengés: | 10° |
| Menetes szár hossza: | Nincs megszabva |
| Max. elcsúszás: | 25 mm |
| Magasságállíthatóság: | 15 mm |
| Anyag: | Acél, galvánhorganyzott |
| Típus | Menet- csatlakozás |
Dübel- méret |

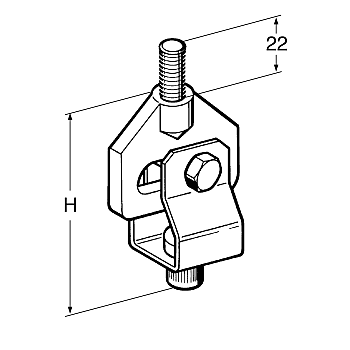

Építési magasság H [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|
| J 8 | M8 | M8 | 85 | 0,19 | 25 | 126852 |
| J 10 | M10 | M10 | 85 | 0,19 | 25 | 126861 |
| J 12 | M12 | M12 | 95 | 0,29 | 25 | 126870 |
| J 16 | M16 | M12 | 95 | 0,27 | 25 | 126889 |
