Csőbilincsek és tartozékaik
Stabil Form C
Csoport: 1243
Bevetés

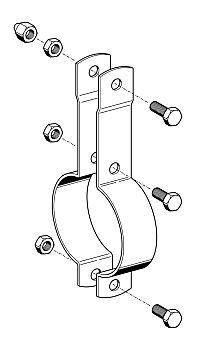

DIN 3567 szerinti C-alakú ipari csőbilincs lengő felfüggesztésekhez. A keresztmetszetek megfelelnek a VdS előírásainak.
Szállítási terjedelem
8.8-as szilárdságú M10 előszerelt csavarok és anyák.
Műszaki adatok
| Anyag: | Acél, galvánhorganyzott |
| DN | Terhelhetőség |
|---|---|
| 15 - 32 | 10 kN |
| 40 - 200 | 15 kN |
| DN | D [mm] | b x s [mm] | L [mm] | a [mm] | L1 [mm] | L2 [mm] | L3 [mm] |
|---|---|---|---|---|---|---|---|
| 15 | 22 | 25 x 3 | 81 | 7 | 22 | 17 | 25 |
| 20 | 27 | 25 x 3 | 84 | 7 | 22 | 17 | 25 |
| 25 | 34 | 25 x 3 | 87 | 7 | 22 | 17 | 25 |
| 32 | 43 | 25 x 3 | 92 | 7 | 22 | 17 | 25 |
| 40 | 50 | 40 x 3 | 95 | 7 | 22 | 17 | 25 |
| 50 | 62 | 40 x 3 | 111 | 7 | 22 | 17 | 25 |
| 65 | 78 | 40 x 3 | 134 | 7 | 22 | 17 | 25 |
| 80 | 91 | 40 x 3 | 156 | 7 | 22 | 17 | 30 |
| 100 | 116 | 40 x 4 | 188 | 7 | 22 | 17 | 30 |
| 125 | 148 | 40 x 4 | 204 | 7 | 22 | 17 | 30 |
| 150 | 173 | 40 x 4 | 217 | 7 | 22 | 17 | 30 |
| 200 | 225 | 40 x 4 | 243 | 7 | 22 | 17 | 30 |
| NÁ | Csőkülső ø [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|
| 15 | 21,3 | 0,27 | 50 | 156523 |
| 20 | 26,9 | 0,30 | 50 | 156532 |
| 25 | 33,7 | 0,31 | 50 | 156541 |
| 32 | 42,4 | 0,30 | 50 | 156550 |
| 40 | 48,3 | 0,44 | 25 | 152404 |
| 50 | 60,3 | 0,51 | 25 | 152413 |
| 65 | 76,1 | 0,56 | 25 | 152422 |
| 80 | 88,9 | 0,65 | 25 | 152431 |
| 100 | 114,3 | 0,78 | 10 | 152440 |
| 125 | 139,7 | 1,08 | 10 | 152459 |
| 150 | 168,3 | 1,18 | 10 | 152468 |
| 200 | 219,1 | 1,39 | 10 | 152477 |
