Csőbilincsek és tartozékaik
Stabil D-M 16 (gumibetéttel)
Csoport: 1213
Bevetés
Ipari és kommunális létesítmények valamint lakások épületgépészeti berendezéseihez. Hangszigetelő betéttel megfelel a DIN 4109 szerinti követelményeknek.
Szállítási terjedelem
Horganyzott acél, hegesztett M16-os anyával, külön mellékelt rögzítőcsavarral és anyával.
Külön megrendelésre más méretű (pl. M20, vagy collos) anyával is kapható. Gumibetét: SBR/EPDM
Műszaki adatok
| Spannbereich [mm] | max. zul. Belastung (Zug) | Anzugsmoment [Nm] |
|---|---|---|
| 315 - 407 | 9 kN | 20 |
| 410 - 521 | 15 kN | 20 |
Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.
| Anyag: | |
| Csőbilincs: | Acél, galvánhorganyzott. |
| Hangszigetelőbetét: | SBR/EPDM, fekete |

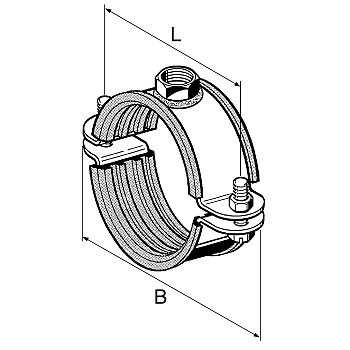

| Befogható méret [mm] |
Anyag [mm] |
Rögzítő- csavarok |
B [mm] |
L [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|---|
| 315 - 324 | 50 x 5 | M16 x 60 | 454 | 404 | 3,10 | 1 | 103987 |
| 345 - 356 | 50 x 5 | M16 x 60 | 482 | 432 | 3,13 | 1 | 103996 |
| 359 - 368 | 50 x 5 | M16 x 60 | 496 | 446 | 3,57 | 1 | 104003 |
| 398 - 407 | 50 x 5 | M16 x 60 | 534 | 484 | 3,66 | 1 | 104012 |
| 410 - 419 | 70 x 6 | M16 x 60 | 546 | 496 | 5,95 | 1 | 104021 |
| 498 - 508 | 70 x 6 | M16 x 60 | 631 | 581 | 6,97 | 1 | 104030 |
| 512 - 521 | 70 x 6 | M16 x 60 | 645 | 595 | 7,43 | 1 | 104049 |
