Stabil D-3G
Csoport: 1240
Bevetés
Ipari és kommunális létesítmények valamint lakások épületgépészeti berendezéseihez.
Szállítási terjedelem

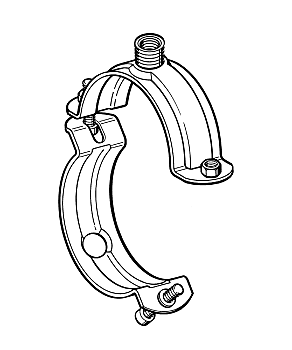

15-től 129-es méretig csuklós kivitelű, hegesztett rögzítőanyákkal. A csuklós oldalon a rögzítőcsavar előreszerelt, kiesés ellen műanyagalátéttel biztosított.
133-as mérettől a rögzítőcsavarok és anyák külön vannak mellékelve. Hárommenetes hegesztett csatlakozóanyával ellátott horganyzott csőbilincs hangszigetelő betét nélkül.

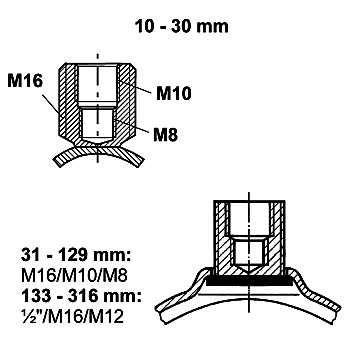

A hárommenetes csatlakozóanya külső menetéhez különböző adapterek csatlakoztathatók, lásd IG/IG Adapter.
Műszaki adatok
|
Befogás [mm] | Terhelhetőség (húzásra) |
|---|---|
| 15 - 72 | 4,0 kN |
| 76 - 129 | 5,0 kN |
| 133 - 173 | 8,0 kN |
| 176 - 316 | 12,5 kN |
|
Anyag: | Acél, galvánhorganyzott |
Engedély
Megfelel a Vds, valamint az FM-szabványoknak (Vds-száma: G4920027).
| Befogható méret [mm] |
NÁ | Anyag b x s [mm] |
Menet- csatlakozás |

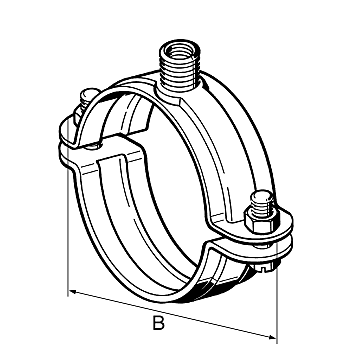

B [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|---|
| 15 - 19 | 3/8" | 25 x 2,0 | M16/M10/M8 | 57 | 0,07 | 50 | 107705 |
| 20 - 24 | 1/2" | 25 x 2,0 | M16/M10/M8 | 62 | 0,08 | 50 | 107714 |
| 25 - 30 | 3/4" | 25 x 2,0 | M16/M10/M8 | 68 | 0,08 | 50 | 107723 |
| 31 - 35 | 1" | 30 x 2,5 | M16/M10/M8 | 75 | 0,12 | 50 | 107015 |
| 40 - 45 | 1 1/4" | 30 x 2,5 | M16/M10/M8 | 85 | 0,13 | 50 | 107024 |
| 48 - 53 | 1 1/2" | 30 x 2,5 | M16/M10/M8 | 93 | 0,15 | 50 | 107033 |
| 54 - 59 | 30 x 2,5 | M16/M10/M8 | 104 | 0,16 | 50 | 107042 | |
| 60 - 65 | 2" | 30 x 2,5 | M16/M10/M8 | 110 | 0,17 | 50 | 107051 |
| 67 - 72 | 30 x 2,5 | M16/M10/M8 | 117 | 0,18 | 50 | 107060 | |
| 76 - 81 | 2 1/2" | 30 x 3,0 | 3/8"/M12/M10 | 142 | 0,27 | 25 | 107079 |
| 82 - 87 | 30 x 3,0 | 3/8"/M12/M10 | 148 | 0,29 | 25 | 107088 | |
| 88 - 93 | 3" | 30 x 3,0 | 3/8"/M12/M10 | 154 | 0,28 | 25 | 107097 |
| 102 - 108 | 30 x 3,0 | 3/8"/M12/M10 | 169 | 0,33 | 25 | 107103 | |
| 110 - 116 | 4" | 30 x 3,0 | 3/8"/M12/M10 | 177 | 0,34 | 25 | 107112 |
| 124 - 129 | 30 x 3,0 | 3/8"/M12/M10 | 190 | 0,37 | 25 | 107121 | |
| 133 - 140 | 40 x 4,0 | 1/2"/M16/M12 | 207 | 0,76 | 10 | 107130 | |
| 140 - 148 | 5" | 40 x 4,0 | 1/2"/M16/M12 | 215 | 0,78 | 10 | 115885 |
| 149 - 155 | 40 x 4,0 | 1/2"/M16/M12 | 222 | 0,80 | 10 | 107149 | |
| 159 - 165 | 40 x 4,0 | 1/2"/M16/M12 | 232 | 0,87 | 10 | 107158 | |
| 167 - 173 | 6" | 40 x 4,0 | 1/2"/M16/M12 | 240 | 0,90 | 10 | 107167 |
| 176 - 184 | 40 x 4,0 | 1/2"/M16/M12 | 263 | 0,99 | 10 | 107176 | |
| 188 - 194 | 40 x 4,0 | 1/2"/M16/M12 | 273 | 1,01 | 10 | 107185 | |
| 199 - 205 | 40 x 4,0 | 1/2"/M16/M12 | 284 | 1,05 | 10 | 107194 | |
| 207 - 216 | 40 x 4,0 | 1/2"/M16/M12 | 295 | 1,11 | 10 | 148939 | |
| 219 - 225 | 8" | 40 x 4,0 | 1/2"/M16/M12 | 304 | 1,12 | 10 | 107200 |
| 244 - 250 | 40 x 4,0 | 1/2"/M16/M12 | 329 | 1,25 | 10 | 107219 | |
| 267 - 273 | 10" | 40 x 4,0 | 1/2"/M16/M12 | 352 | 1,33 | 10 | 107228 |
| 278 - 284 | 40 x 4,0 | 1/2"/M16/M12 | 363 | 1,36 | 10 | 107237 | |
| 297 - 303 | 40 x 4,0 | 1/2"/M16/M12 | 382 | 1,44 | 10 | 107246 | |
| 310 - 316 | 40 x 4,0 | 1/2"/M16/M12 | 395 | 1,48 | 10 | 147600 |
