Csőbilincsek és tartozékaik
14 - 65 mm
67 - 115 mm
124 - 305 mm
Stabil D-3G (szilikonbetéttel)
Csoport: 1242
Bevetés
Ipari és kommunális létesítmények valamint lakások épületgépészeti berendezéseihez. Hangszigetelő betéttel megfelel a DIN 4109 szerinti követelményeknek.
Szállítási terjedelem

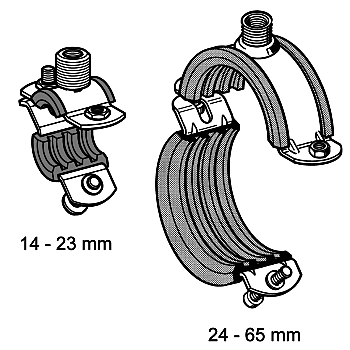

14-től 115-ös méretig csuklós kivitelű, hegesztett rögzítőanyákkal. A csuklós oldalon a rögzítőcsavar előreszerelt, kiesés ellen műanyagalátéttel biztosított.

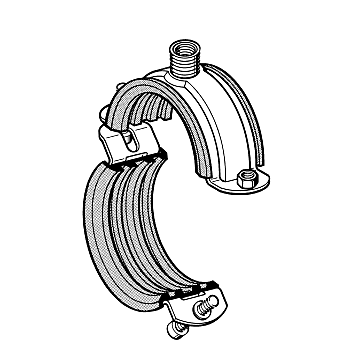

124-es mérettől a rögzítőcsavarok és anyák külön vannak mellékelve. Hárommenetes hegesztett csatlakozóanyával ellátott horganyzott csőbilincs szilikongumi hangszigetelő betéttel.

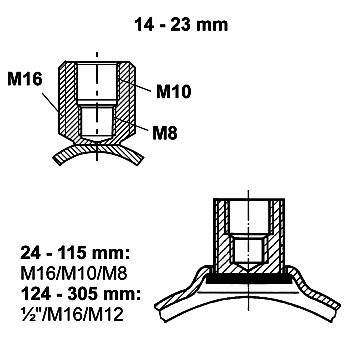

A 3/8" és 1/2" méretekhez a szilikonbetét külön van mellékelve. A hárommenetes csatlakozóanya külső menetéhez különböző adapterek csatlakoztathatók.
Műszaki adatok
|
Befogás [mm] | Terhelhetőség (húzásra) | Anzugsmoment [Nm] |
|---|---|---|
| 14 - 23 | 1,8 kN | 2 |
| 24 - 115 | 2,0 kN | 3 |
| 124 - 162 | 2,9 kN | 5 |
| 165 - 305 | 8,0 kN | 10 |
| Anyag: | |
| Csőbilincs: | Acél, galvánhorganyzott. |
| Hangszigetelőbetét: | Szilikon, piros (profilgumi szilikonból, lásd hangszigetelő elemek fejezet) |
Engedély
VdS által jóváhagyva (G4950064)
| Befogható méret [mm] |
NÁ | Anyag b x s [mm] |
Menet- csatlakozás |

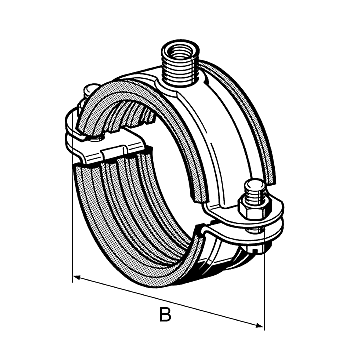

B [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|---|
| 14 - 18 | 3/8" | 25 x 2,0 | M16/M10/M8 | 62 | 0,08 | 50 | 108070 |
| 19 - 23 | 1/2" | 25 x 2,0 | M16/M10/M8 | 68 | 0,09 | 50 | 108089 |
| 24 - 28 | 3/4" | 30 x 2,5 | M16/M10/M8 | 75 | 0,13 | 50 | 108098 |
| 29 - 33 | 1 " | 30 x 2,5 | M16/M10/M8 | 81 | 0,14 | 50 | 108104 |
| 33 - 37 | 30 x 2,5 | M16/M10/M8 | 85 | 0,15 | 50 | 108113 | |
| 40 - 45 | 1 1/4" | 30 x 2,5 | M16/M10/M8 | 93 | 0,16 | 50 | 108122 |
| 47 - 52 | 1 1/2" | 30 x 2,5 | M16/M10/M8 | 104 | 0,19 | 50 | 108131 |
| 53 - 58 | 30 x 2,5 | M16/M10/M8 | 110 | 0,20 | 50 | 108140 | |
| 60 - 65 | 2" | 30 x 2,5 | M16/M10/M8 | 117 | 0,21 | 50 | 108159 |
| 67 - 72 | 30 x 3,0 | 3/8"/M12/M10 | 142 | 0,31 | 25 | 108168 | |
| 73 - 78 | 2 1/2" | 30 x 3,0 | 3/8"/M12/M10 | 148 | 0,33 | 25 | 108177 |
| 79 - 85 | 30 x 3,0 | 3/8"/M12/M10 | 154 | 0,32 | 25 | 108186 | |
| 88 - 93 | 3" | 30 x 3,0 | 3/8"/M12/M10 | 163 | 0,37 | 25 | 108195 |
| 100 - 106 | 30 x 3,0 | 3/8"/M12/M10 | 177 | 0,40 | 25 | 108201 | |
| 108 - 115 | 4" | 30 x 3,0 | 3/8"/M12/M10 | 185 | 0,43 | 25 | 108210 |
| 124 - 129 | 40 x 4,0 | 1/2"/M16/M12 | 207 | 0,87 | 10 | 108229 | |
| 131 - 137 | 40 x 4,0 | 1/2"/M16/M12 | 215 | 0,91 | 10 | 108238 | |
| 138 - 144 | 5" | 40 x 4,0 | 1/2"/M16/M12 | 222 | 0,94 | 10 | 108274 |
| 148 - 154 | 40 x 4,0 | 1/2"/M16/M12 | 232 | 1,00 | 10 | 108283 | |
| 156 - 162 | 40 x 4,0 | 1/2"/M16/M12 | 240 | 1,05 | 10 | 108292 | |
| 165 - 171 | 6" | 40 x 4,0 | 1/2"/M16/M12 | 263 | 1,14 | 10 | 108308 |
| 177 - 183 | 40 x 4,0 | 1/2"/M16/M12 | 273 | 1,18 | 10 | 108317 | |
| 188 - 194 | 40 x 4,0 | 1/2"/M16/M12 | 284 | 1,23 | 10 | 108326 | |
| 196 - 203 | 40 x 4,0 | 1/2"/M16/M12 | 294 | 1,30 | 10 | 154947 | |
| 205 - 214 | 40 x 4,0 | 1/2"/M16/M12 | 304 | 1,40 | 10 | 149879 | |
| 219 - 225 | 8" | 40 x 4,0 | 1/2"/M16/M12 | 315 | 1,40 | 10 | 108335 |
| 244 - 250 | 40 x 4,0 | 1/2"/M16/M12 | 340 | 1,51 | 10 | 108344 | |
| 267 - 273 | 10" | 40 x 4,0 | 1/2"/M16/M12 | 363 | 1,71 | 10 | 108353 |
| 299 - 305 | 40 x 4,0 | 1/2"/M16/M12 | 395 | 1,79 | 10 | 108362 |
