Csőbilincsek és tartozékaik

Kép növelése Kép növelése

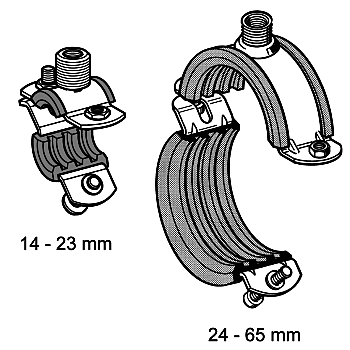

14 - 65 mm
Kép növelése Kép növelése

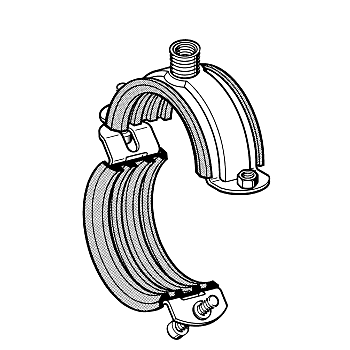

67 - 115 mm
Kép növelése Kép növelése

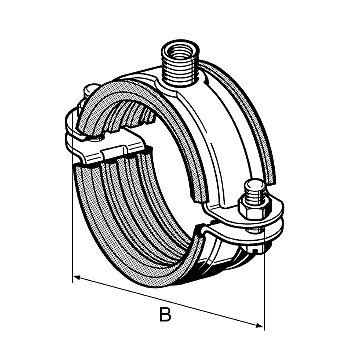

124 - 318 mm
Kép növelése Kép növelése

Stabil D-3G (gumibetéttel)

Az oldal pdf-ként Az oldal pdf-ként

Csoport: 1241

Bevetés

Ipari és kommunális létesítmények valamint lakások épületgépészeti berendezéseihez. Hangszigetelő betéttel megfelel a DIN 4109 szerinti követelményeknek.

Szállítási terjedelem

14-től 115-ös méretig csuklós kivitelű, hegesztett rögzítőanyákkal. A csuklós oldalon a rögzítőcsavar előreszerelt, kiesés ellen műanyagalátéttel biztosított.

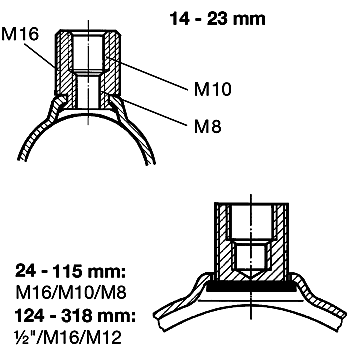

124-es mérettől a rögzítőcsavarok és anyák külön vannak mellékelve. Hárommenetes hegesztett csatlakozóanyával ellátott horganyzott csőbilincs hangszigetelő betéttel.

A hárommenetes csatlakozóanya külső menetéhez különböző adapterek csatlakoztathatók.

Műszaki adatok

Befogás
[mm]
 Terhelhetőség
(húzásra)
Anzugsmoment
[Nm]
14 - 23 1,8 kN 2
24 - 115 2,0 kN 3
124 - 162 2,9 kN 5
165 - 318 8,0 kN 10


Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.

Zulässige Belastung FZzul,fi im Brandfall

Spannbereich
[mm]
 FWD 30
[N]
 FWD 60
[N]
 FWD 90
[N]
 FWD 120
[N]
 Verformung
δmax [mm]
 Gewinde
≥
14 - 23 380 200 140 - 49 M10
24 - 65 500 250 170 120 44 M10
67 - 115 1000 650 500 400 96 M10
124 - 162 2200 1200 850 600 96 M12
165 - 305 2400 1400 1000 850 104 M12

Anyag:
Csőbilincs:
 Acél, galvánhorganyzott
Hangszigetelő elem:
 SBR/EPDM, fekete, beragasztva

Engedély


Dieses Produkt wurde mit den Gütezeichen "Rohrbefestigung" und "Brandgeprüfte Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655.



* = kein Gütezeichen

Befogható
méret
[mm]		 NÁ Anyag
b x s
[mm]		 Menet-
csatlakozás		 B
[mm]		 G
[kg]		 Csom.
egység
[db]		 Cikkszám
14 - 18 3/8" 25 x 2,0 M16/M10/M8 62 0,08 50 107680
19 - 23 1/2" 25 x 2,0 M16/M10/M8 68 0,09 50 107699
24 - 28 3/4" 30 x 2,5 M16/M10/M8 75 0,12 50 107255
29 - 33 1" 30 x 2,5 M16/M10/M8 81 0,14 50 107264
33 - 37   30 x 2,5 M16/M10/M8 85 0,15 50 107273
40 - 45 1 1/4" 30 x 2,5 M16/M10/M8 93 0,17 50 107282
47 - 52 1 1/2" 30 x 2,5 M16/M10/M8 104 0,19 50 107291
53 - 58   30 x 2,5 M16/M10/M8 110 0,19 50 107307
60 - 65 2" 30 x 2,5 M16/M10/M8 117 0,21 50 107316
67 - 72   30 x 3,0 3/8"/M12/M10 142 0,30 25 107325
73 - 78 2 1/2" 30 x 3,0 3/8"/M12/M10 148 0,31 25 107334
79 - 85   30 x 3,0 3/8"/M12/M10 154 0,33 25 107343
88 - 93 3" 30 x 3,0 3/8"/M12/M10 163 0,36 25 107352
100 - 106   30 x 3,0 3/8"/M12/M10 177 0,39 25 107361
108 - 115 4" 30 x 3,0 3/8"/M12/M10 185 0,42 25 107370
124 - 129   40 x 4,0 1/2"/M16/M12 207 0,89 10 107389
131 - 137   40 x 4,0 1/2"/M16/M12 215 0,93 10 107398
138 - 144 5" 40 x 4,0 1/2"/M16/M12 222 0,96 10 107404
148 - 154   40 x 4,0 1/2"/M16/M12 232 1,00 10 107413
156 - 162   40 x 4,0 1/2"/M16/M12 240 1,05 10 107422
165 - 171 6" 40 x 4,0 1/2"/M16/M12 263 1,18 10 107431
177 - 183   40 x 4,0 1/2"/M16/M12 273 1,23 10 107440
188 - 194   40 x 4,0 1/2"/M16/M12 284 1,25 10 107459
196 - 203   40 x 4,0 1/2"/M16/M12 294 1,32 10 148911
205 - 214   40 x 4,0 1/2"/M16/M12 304 1,35 10 148920
219 - 225 8" 40 x 4,0 1/2"/M16/M12 315 1,41 10 107468
244 - 250   40 x 4,0 1/2"/M16/M12 340 1,55 10 107477
267 - 273 10" 40 x 4,0 1/2"/M16/M12 363 1,62 10 107486
299 - 305   40 x 4,0 1/2"/M16/M12 395 1,80 10 107495
307 - 318 *   40 x 4,0 1/2"/M16/M12 408 1,95 10 189974
