Csőbilincsek és tartozékaik

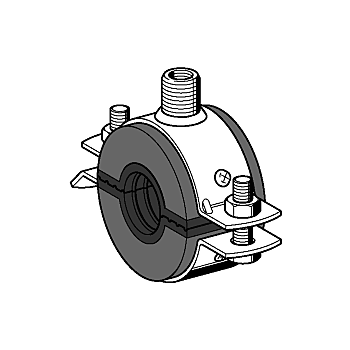

SKS Top-2C hőszigetelt csőbilincs
Csoport: 1250
Bevetés
Hidegvízvezetékek, illetve hűtőberendezések csöveinek rögzítéséhez, szigetelő- és merevítőbetéttel. Hatékonyan csökkenti a hőveszteséget, és meggátolja a kondenzvíz képződését a bilincs és a cső között. A kereskedelemben kapható szigetelőanyagok a homlokoldalhoz könnyedén és biztonságosan ragaszthatók, így csatlakozva a cső hőszigeteléséhez.
Szállítási terjedelem

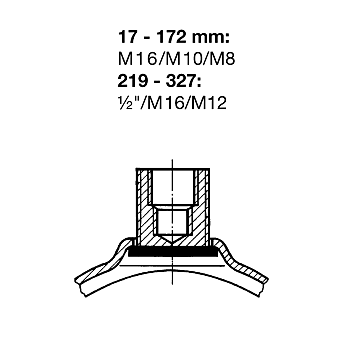

A poliuretánhab hőszigetelő betét alaktartóbilincshez rögzített. Csőbilincs belülről illesztett és hegesztett nagy megbízhatóságú hárommenetes csatlakozóanyával. A csőbilincs és a hőszigetelő betét elválaszthatatlan egységet képeznek. Az előreszerelt rögzítőcsavarok kiesés ellen gyűrűkkel biztosítva. Az anyák a felső bilincsfélre hegesztve, NÁ 219 felett külön mellékelve. A csatlakozási lehetőségekhez lásd ábra. A hárommenetes csatlakozóanya külső menetéhez különböző adapterek csatlakoztathatók.
Műszaki adatok
| Anyag: | |
| Hőszigetelő betét: | Poliuretán-hab RG 250 kg/m3 |
| Csőbilincs: | Acél, galvánhorganyzott |
| Nyomásállóság: | statikus terhelésnél: 0,7 N/mm2 |
| Diffúzió ellenállás: | A zárt cellaszerkezetű PUR a szigetelés teljes vastagságára állandó diffúzió zárt képez. |
| Hővezetési érték: | λ = 0,042 W/mK bei 10°C λ = 0,043 W/mK bei 20°C λ = 0,044 W/mK bei 30°C λ = 0,045 W/mK bei 40°C |
| Hőmérséklettartomány: | -50°C-tól +110°C-ig, átmeneti túllépés lehetséges |
| Hangszigetelés: | 25,3 dB-ig(A) 26,3 dB-ig(A) Rendzservizsgálatként |
| Éghetőség: | B2 éghetési osztály DIN 4102, nem lecseppenő |

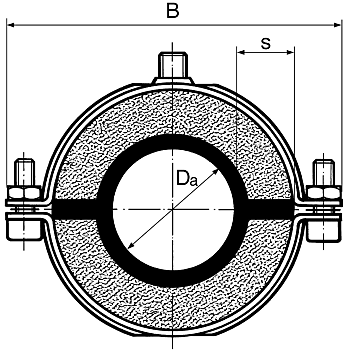

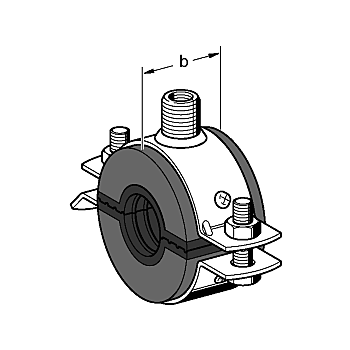

| Típus | NÁ | Hőszig. betét b x s [mm] |
B [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|
| 17 - 22 | 3/8" - 1/2" | 40 x 20 | 104 | 0,20 | 50 | 191207 |
| 23 - 26 | 40 x 20 | 111 | 0,20 | 50 | 194980 | |
| 27 - 32 | 3/4" | 40 x 20 | 111 | 0,20 | 50 | 191216 |
| 33 - 38 | 1" | 40 x 20 | 117 | 0,20 | 50 | 191225 |
| 38 - 42 | 40 x 20 | 169 | 0,43 | 25 | 194997 | |
| 42 - 47 | 1 1/4" | 40 x 30 | 169 | 0,45 | 25 | 191234 |
| 48 - 54 | 1 1/2" | 40 x 30 | 169 | 0,45 | 25 | 191243 |
| 57 - 62 | 2" | 50 x 30 | 190 | 0,55 | 25 | 191252 |
| 63 - 68 | 50 x 30 | 190 | 0,55 | 25 | 195000 | |
| 70 - 75 | 50 x 30 | 190 | 0,55 | 25 | 191261 | |
| 76 - 81 | 2 1/2" | 50 x 30 | 207 | 0,90 | 25 | 191279 |
| 89 - 94 | 3" | 50 x 30 | 222 | 1,00 | 25 | 191288 |
| 107 - 112 | 60 x 40 | 263 | 1,30 | 10 | 191297 | |
| 113 - 117 | 4" | 60 x 40 | 273 | 1,43 | 10 | 191306 |
| 125 - 128 | 60 x 40 | 301 | 1,45 | 10 | 195048 | |
| 133 - 137 | 60 x 40 | 295 | 1,49 | 10 | 191315 | |
| 138 - 142 | 5" | 60 x 40 | 295 | 1,53 | 10 | 191324 |
| 157 - 161 | 60 x 40 | 329 | 1,65 | 10 | 191333 | |
| 168 - 172 | 6" | 60 x 40 | 329 | 1,70 | 10 | 191342 |
| 219 - 222 | 8" | 100 x 60 | 428 | 3,93 | 1 | 191351 |
| 272 - 275 | 10" | 100 x 60 | 481 | 4,48 | 1 | 191369 |
| 324 - 327 | 100 x 60 | 534 | 5,18 | 1 | 191378 |
