Csőbilincsek és tartozékaik
Ratio S
Csoport: 1231
Bevetés

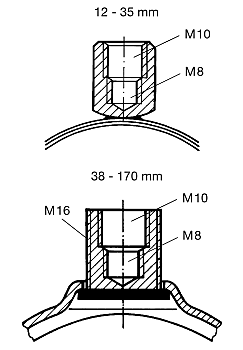

Két részből álló, gyorzáras csőbilincs mindenfajta épületgépészeti szereléshez. Csatlakozási lehetőségek adapterrel M12, M16, R1/2", R3/4", R1", adapter nélkül lásd ábra. Alkalmazható mennyezeti, padló és fali szerelésnél, valamint DIN 4109 szerinti berendezéseknél is. Az alakzáró profilgumi ragasztva van, ezálltal teljesen kizárt az elveszítése.A cső szerelésekor szabad forgást és csúszást engedélyez, anélkül hogy az kimozduljon a helyéről.
Szállítási terjedelem

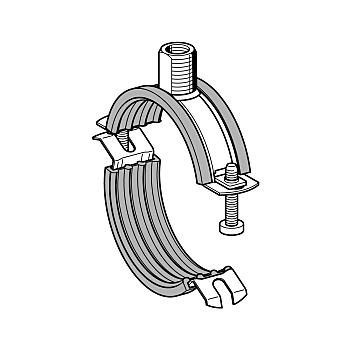

Kétrészes csőbilincs, egyik oldalán előszerelve, a nyitott oldalán szabadalmazott gyorszárral. 1 1/4"-as mérettől belülről illesztett és hegesztett hárommenetes anyával.
Műszaki adatok
| Befogás [mm] | max. zul. Last (Zug) | Anzugsmoment [Nm] |
|---|---|---|
| 12 - 80 | 0,65 kN | 2 |
| 83 - 90 | 1,00 kN | 2 |
| 108 - 125 | 1,20 kN | 3 |
| 127 - 170 | 1,65 kN | 3 |
Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.
Zulässige Belastung FZzul,fi im Brandfall
| Spannbereich [mm] | FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] | Verformung δmax [mm] | Gewinde ≥ |
|---|---|---|---|---|---|---|
| 12 - 35 | 270 | 80 | 20 | - | 42 | M10 |
| 38 - 80 | 450 | 140 | 70 | 40 | 41 | M10 |
| 83 - 90 | 460 | 170 | 80 | 30 | 45 | M10 |
| 108 - 170 | 570 | 310 | 200 | 150 | 62 | M10 |
| Anyag: | |
| Csőbilincs: | acél, galvánhorganyzott. |
| Hangszigetelő betét: | SBR/EPDM, fekete |
| Zajcsökkentés: | 18 dB(A) -ig |
Engedély
 |  | Dieses Produkt wurde mit den Gütezeichen "Rohrbefestigung" und "Brandgeprüfte Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655. |
| Befogható méret [mm] |
NÁ | Anyag [mm] |

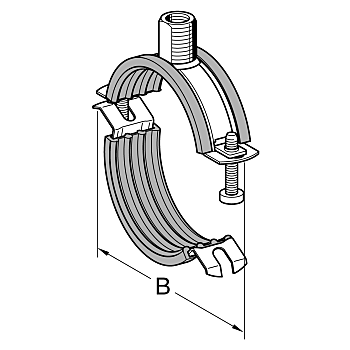

B [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|
| 12 - 20 | 1/4" - 3/8" | 20 x 1,5 | 55 | 0,06 | 100 | 154804 |
| 21 - 27 | 1/2" - 3/4" | 20 x 1,5 | 61 | 0,07 | 100 | 154813 |
| 28 - 35 | 1" | 20 x 1,5 | 71 | 0,07 | 100 | 154822 |
| 38 - 45 | 1 1/4" | 20 x 1,5 | 82 | 0,09 | 50 | 154831 |
| 48 - 56 | 1 1/2" | 20 x 1,5 | 93 | 0,09 | 50 | 154840 |
| 57 - 63 | 2" | 20 x 1,5 | 104 | 0,11 | 50 | 154859 |
| 64 - 71 | 20 x 1,5 | 112 | 0,12 | 25 | 154868 | |
| 73 - 80 | 2 1/2" | 20 x 1,5 | 121 | 0,13 | 25 | 154877 |
| 83 - 90 | 3" | 25 x 2,0 | 141 | 0,22 | 25 | 154886 |
| 108 - 114 | 4" | 30 x 2,0 | 170 | 0,33 | 25 | 154895 |
| 116 - 125 | 30 x 2,0 | 179 | 0,36 | 25 | 154901 | |
| 127 - 135 | 30 x 2,0 | 190 | 0,38 | 25 | 154910 | |
| 140 - 146 | 5" | 30 x 2,0 | 205 | 0,40 | 25 | 154929 |
| 159 - 170 | 6" | 30 x 2,0 | 230 | 0,46 | 25 | 154938 |
