Csőbilincsek és tartozékaik

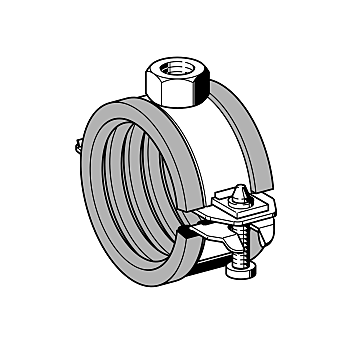

Ratio S M8
Csoport: 1234
Bevetés
Egy részből álló csőbilincs M8 belsőmenetes csatlakozással mindenfajta épületgépészeti szereléshez. Alkalmazható mennyezeti, padló és fali szerelésnél, valamint olyan zajmentes csőmegfogás, amely a DIN 4109 zajcsökkentési előírásnak is megfelel.
A gyorscsatlakozó rövid szerelési időt tesz lehetővé.
Szerelés
A bilincs összenyomása után a rögzítőcsavar a lesarkított peremen felfekszik. Ezt követően a csavart 2 Nm nyomatékkal meg kell húzni.
Műszaki adatok
| Méret: | 20 mm x 1,0 mm |
| max. zul. Last (Zug)*: | 0,37 kN |
| Anyag: | |
| Csőbilincs | Acél galvánhorganyzással Gyorscsatlakozó: rugóacéllemez |
| Profilgumi: | SBR/EPDM, fekete (lásd zajcsillapítás fejezetnél) |
| Zajcsökkentés: | 17 dB(A) -ig |
* Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.
Engedély
 | Dieses Produkt wurde mit dem "Gütezeichen Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655. |
| Befogható méret [mm] |
NÁ | G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|
| 10 - 12 | 10/12 mm | 0,03 | 100 | 166669 |
| 13 - 16 | 15 mm | 0,03 | 100 | 157339 |
| 17 - 19 | 3/8" | 0,03 | 100 | 157366 |
| 20 - 24 | 1/2" | 0,04 | 100 | 157348 |
| 25 - 30 | 3/4" | 0,04 | 100 | 157357 |
| 31 - 38 | 1" | 0,05 | 100 | 157320 |
| 40 - 46 | 1 1/4" | 0,05 | 50 | 157311 |
| 48 - 51 | 1 1/2" | 0,06 | 50 | 157302 |
| 58 - 63 | 2" | 0,06 | 50 | 191864 |
