Csőbilincsek és tartozékaik
Ratio S-K csúszóbilincs
Csoport: 1235
Bevetés

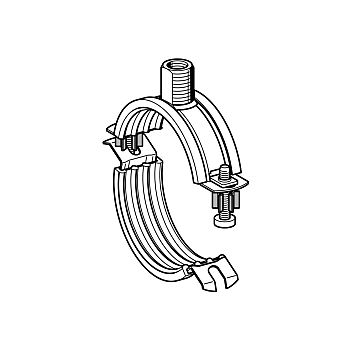

Kétrészes csuklósbilincs bevonatos és bevonatmentes műanyag (PE, PP) csövek szereléséhez. Finom, zajmentes csúszást biztosít. A betét anyaga és a műanyagcső között nem lép fel diffúzió. A csúszást a távtartógyűrűk eltávolításával meg lehet szüntetni. Alkalmazható mennyezeti, padló és fali szerelésnél. 4"-nál nagyobb csövek szereléséhez a Sikla Stabil D3G csőbilincs és a csúszómegfogások együttes alkalmazását ajánljuk. Csatlakoztatható: Adapter nélkül: M8, M10 Adapterrel: M12, M16, R1/2", R3/4" és R1"
Szállítási terjedelem

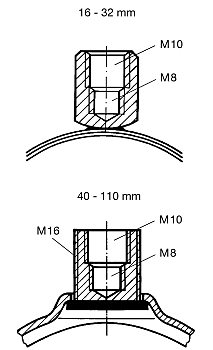

Egyik oldalán előszerelve, a nyitott oldalán gyorszárral. 40-es mérettől belülről illesztett és hegesztett nagy megbízhatóságú hárommenetes anyával.
Műszaki adatok
|
Befogás [mm] | max. zul. Last (Zug) | |
|---|---|---|
| 16 - 75 | 0,65 kN | |
| 90 | 1,00 kN | |
| 110 | 1,20 kN |
Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.
| Anyag: | |
| Csőbilincs: | Acél, galvánhorganyzott, Távtartógyűrű PP-ből |
| Hangszigetelő betét: | SBR/EPDM, homokszínű |
| Hőfoktartomány: | -50°C -től +110°C -ig |
| Keménység: | 55+ / -5° Shore |
| Éghetőség: | B2 éghetőségi osztály (DIN 4102), nem lecseppenő. |
| Szakítószilárdság: | 600 N/cm2 |
| Törési alakváltozás:: | 450 % |
| Rugalmas visszaalalkulás: | 45 % |
| Tartóssága: | Időjárás-, öregedés- és ózoálló DIN 53508 és 53509 szerint. |
| Műanyagcső |
Anyag b x s [mm] |
Menet- csatlakozás |

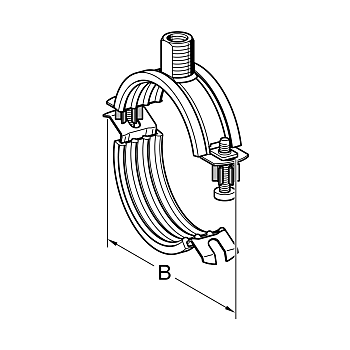

B [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|
| 16 | 20 x 1,5 | M10/M8 | 55 | 0,06 | 100 | 148771 |
| 20 | 20 x 1,5 | M10/M8 | 61 | 0,07 | 100 | 148780 |
| 25 | 20 x 1,5 | M10/M8 | 61 | 0,07 | 100 | 148799 |
| 32 | 20 x 1,5 | M10/M8 | 71 | 0,07 | 100 | 148805 |
| 40 | 20 x 1,5 | M16/M10/M8 | 82 | 0,09 | 50 | 148814 |
| 50 | 20 x 1,5 | M16/M10/M8 | 93 | 0,10 | 50 | 148823 |
| 56 | 20 x 1,5 | M16/M10/M8 | 104 | 0,11 | 50 | 148832 |
| 63 | 20 x 1,5 | M16/M10/M8 | 112 | 0,11 | 50 | 148841 |
| 75 | 20 x 1,5 | M16/M10/M8 | 121 | 0,13 | 25 | 148850 |
| 90 | 25 x 2,0 | M16/M10/M8 | 141 | 0,22 | 25 | 155993 |
| 110 | 30 x 2,0 | M16/M10/M8 | 170 | 0,33 | 25 | 156000 |
