Csőbilincsek és tartozékaik

Ratio LS

Csoport: 1245

Bevetés

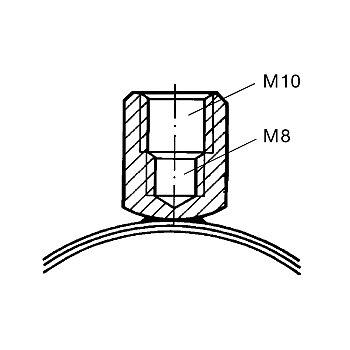

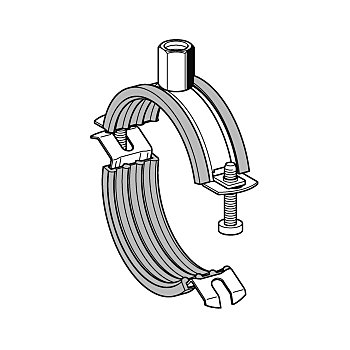

Két félből álló csőbilincs, M8 és M10 kétmenetes csatlakozóanyával, épületgépészeti csővezetékek szereléséhez. Alkalmazható mennyezeti, padló és fali szerelésnél, valamint DIN 4109 szerinti berendezéseknél is. A gyorscsatlakozó rövid szerelési időt tesz lehetővé.
Ha a névleges méret > 4" vagy nagy hajlító igénybevétel esetén ajánlott a gumibetétes Stabil csőbilincs használata.

Szerelés

A két bilincsfél összenyomása után a rögzítőcsavar a lesarkított peremen felfekszik. Ezt követően a csavart 2 Nm nyomatékkal meg kell húzni.

Műszaki adatok

Befogás [mm]	max. zul. Last (Zug)
12 - 84	0,60 kN
83 - 90	0,95 kN
108 - 114	1,15 kN

Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.

Zulässige Belastung FZ_zul,_fi im Brandfall

Spannbereich [mm]	FWD 30 [N]	FWD 60 [N]	FWD 90 [N]	FWD 120 [N]	Verformung δ_max [mm]	Gewinde ≥
12 - 84	270	120	70	40	35	M10
83 - 90	300	110	80	30	45	M10
108 - 114	510	260	170	130	46	M10

Anyag:
Csőbilincs:	Acél, galvánhorganyzott. Gyorscsatlakozó: rugóacéllemez
Hangszigetelő betét:	SBR/EPDM, fekete
Hangszigetelés:	17 dB(A) -ig

Engedély


		Dieses Produkt wurde mit den Gütezeichen "Rohrbefestigung" und "Brandgeprüfte Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655.

* = kein Gütezeichen "Brandgeprüfte Rohrbefestigung"

Befogható méret [mm]	NÁ	Méret [b x s]	G [kg]	Csom. egység [db]	Cikkszám
12 - 20	1/4" - 3/8"	20 x 1,5	0,05	100	157418
21 - 27	1/2" - 3/4"	20 x 1,5	0,06	100	157427
28 - 35	1"	20 x 1,5	0,07	100	157436
38 - 45	1 1/4"	20 x 1,5	0,09	50	157445
48 - 56	1 1/2"	20 x 1,5	0,09	50	157454
57 - 63	2"	20 x 1,5	0,10	50	157463
64 - 71		20 x 1,5	0,12	25	157472
74 - 84	2 1/2"	20 x 1,5	0,12	25	157481
83 - 90 *	3"	20 x 2,0	0,16	25	157490
108 - 114	4"	25 x 2,0	0,26	25	157506
