Csőbilincsek és tartozékaik
Ratio LS (szilikonbetéttel)
Csoport: 1244
Bevetés

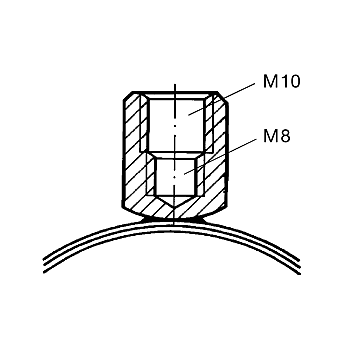

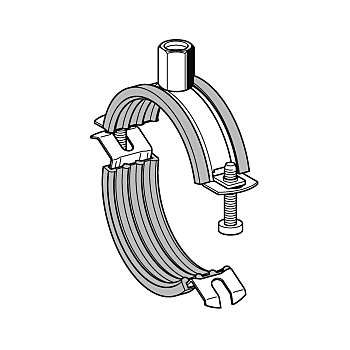

Két részből álló csőbilincs M8 és M10 belsőmenetes csatlakozással mindenfajta épületgépészeti szereléshez. Alkalmazható mennyezeti, padló és fali szerelésnél, valamint DIN 4109 szerinti berendezéseknél is. A gyorscsatlakozó rövid szerelési időt tesz lehetővé. 3"-nál nagyobb átmérőjű valamint nagy statikus vagy váltakozó hajlítóigénybevételnek kitett csövek szereléséhez a Sikla Stabil szilikonbetétes csőbilincset ajánljuk.
Szerelés
A két bilincsfél összenyomása után a rögzítőcsavar a lesarkított peremen felfekszik.
Ezt követően a csavart 2 Nm nyomatékkal meg kell húzni.
Műszaki adatok
|
Befogás [mm] | max. zul. Last (Zug) |
|---|---|
| 12 - 84 | 0,60 kN |
| 83 - 90 | 0,95 kN |
Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.
| Anyag: | |
| Csőbilincs: | Acél, galvánhorganyzott, Gyorscsatlakozó: rugóacéllemez |
| Hangszigetelő betét: : | Szilikon piros |
| Hangszigetelés: | 16 dB(A) -ig |
| Befogható méret [mm] |
Csövekhez DIN 2440 szerint |
Méret [b x s] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|
| 12 - 20 | 1/4" - 3/8" | 20 x 1,5 | 0,05 | 100 | 166401 |
| 21 - 27 | 1/2"- 3/4" | 20 x 1,5 | 0,06 | 100 | 166410 |
| 28 - 35 | 1" | 20 x 1,5 | 0,07 | 100 | 166429 |
| 38 - 45 | 1 1/4" | 20 x 1,5 | 0,08 | 50 | 166438 |
| 48 - 56 | 1 1/2" | 20 x 1,5 | 0,09 | 50 | 166447 |
| 57 - 63 | 2" | 20 x 1,5 | 0,10 | 50 | 166456 |
| 64 - 71 | 20 x 1,5 | 0,11 | 25 | 166465 | |
| 74 - 84 | 2 1/2" | 20 x 1,5 | 0,12 | 25 | 166474 |
| 83 - 90 | 3" | 20 x 2,0 | 0,15 | 25 | 166483 |
