Csőbilincsek és tartozékaik

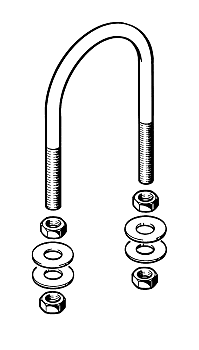

Menetes kengyel RUB
Csoport: 1211
Bevetés
Ipari létesítmények valamint lakások csőrendszereihez. VdS és FM irányelvek szerinti sprinkler berendezésekhez A menetes kengyelt csak konzol alatt vagy konzolon fektetett csövek rögzítésére lehet alkalmazni. A menetes kengyelt nem szabad hajlító igénybevételnek kitenni. Meneteskengyel DIN 3570 A szerint.
Szállítási terjedelem
Négy hatlapú anya és négy alátét külön mellékelve.
Szerelés
A menetes kengyel csupán a cső megvezetésére szolgál. A kengyel szárait a profil mindkét oldalán egy-egy anyával és alátéttel úgy kell rögzíteni, hogy a cső a rögzítés után is szabadon mozgatható legyen.
Műszaki adatok
| Anyag: | Acél, galvánhorganyzott |
Engedély
A 8"-os kivitel külön VdS jóváhagyással rendelkezik (G4810047).

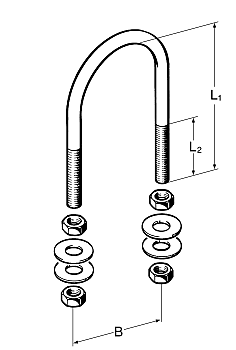

| NÁ | B [mm] |
L1 [mm] |
L2 [mm] |
Menet | G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|---|
| 1/2" | 30 | 45 | 30 | M8 | 0,08 | 50 | 102162 |
| 3/4" | 35 | 60 | 40 | M8 | 0,09 | 50 | 102773 |
| 1" | 42 | 67 | 40 | M8 | 0,09 | 50 | 102782 |
| 1 1/4" | 51 | 76 | 40 | M8 | 0,10 | 50 | 102791 |
| 1 1/2" | 57 | 82 | 40 | M8 | 0,11 | 50 | 102807 |
| 2" | 71 | 95 | 45 | M10 | 0,21 | 50 | 102816 |
| 2 1/2" | 87 | 111 | 45 | M10 | 0,23 | 50 | 102825 |
| 3" | 100 | 123 | 45 | M10 | 0,24 | 50 | 102834 |
| 108 | 121 | 151 | 55 | M12 | 0,38 | 50 | 102843 |
| 4" | 126 | 157 | 55 | M12 | 0,39 | 25 | 102171 |
| 133 | 146 | 172 | 55 | M12 | 0,42 | 25 | 102852 |
| 5" | 152 | 180 | 55 | M12 | 0,43 | 25 | 102180 |
| 159 | 172 | 197 | 55 | M12 | 0,46 | 25 | 102861 |
| 6" | 180 | 207 | 55 | M12 | 0,46 | 10 | 102199 |
| 8" | 233 | 267 | 55 | M12 | 0,56 | 10 | 102870 |
