Csőbilincsek és tartozékaik

Kép növelése Kép növelése
H-139 ... 168, M-133 ... 273
Kép növelése Kép növelése
H-15 ... 133, M-15 ... 114
Kép növelése Kép növelése

Hőszigetelt csőbilincs LKS H / M

Az oldal pdf-ként Az oldal pdf-ként

Csoport: 1255

Bevetés

Hatékonyan csökkenti a kondenzvíz képződést a bilincs és a cső között. Kereskedelemben kapható szigetelő anyagok a homlokoldalhoz könnyedén és biztonságosan ragaszthatók, így csatlakozva a cső hőszigeteléséhez.

Szállítási terjedelem

A termék két összetevője a csőbilincs és a hozzátartozó hőszigetelő betét . Az egyrészes csőbetét két egymáshoz illeszthető részből áll ami a betét és a cső között teljes felületű kapcsolatot biztosít.
A szigetelő betét fekete PVC-köpenybe van burkolva és a homlok oldalon rugalmas hab kapcsolattal.

Típus
 A szigetelés névleges vastagsága
[mm]
 Méret
 A szigetelő elem hossza
b [mm]
LKS H

13

 15 - 89
102 - 168
 50
100
LKS M

 19

 15 - 89
102 - 273
 50
100

Műszaki adatok

Típus LKS H és LKS M 15 -től 168 -ig a DIN 1988 -ban meghatározott max. alátámasztásokat kell alkalmazni.

Anyag csőbilincs:
 Acél, galvánhorganyzott

Hőszigetelő betét:
PUR-Mag (FCKW-mentes):
 Térfogatsúly 80 bzw. 120 kg/m3
Hővezetési érték:
 λ = 0,024 - 0,026 W/(mK) 0°C -nál
λ = 0,038 W/(mK) 10°C -nál
λ = 0,040 W/(mK) 40°C -nál
Vízgőzdiffúzió ellenállási érték:
 µ ≥ = 7000
Éghetőség:
 B2 DIN 4102 szerint
Hőmérséklet tartomány:
 -40°C -tól +105°C -ig
Einfügungsdämmung:
 bis zu 18 dB(A)
Raktározási hőmérséklet:
 ≥ 10°C
Raktározási idő:
 1 Év

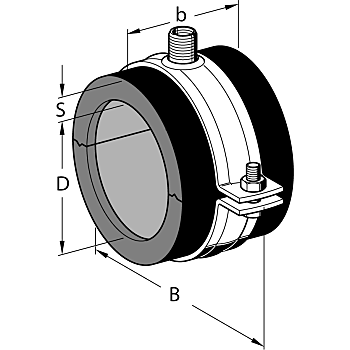

Típus Cső ø
D [mm]		 B
[mm]		 Szigetelés
vastagság
S [mm]		 Menet-
csatlakozás		 G
[kg]		 Csom.
egység
[db]		 Cikkszám
LKS H-15 15,0 76,0 13,0 M8/M10 0,07 48 184916
LKS H-18 18,0 76,0 13,0 M8/M10 0,07 48 184925
LKS H-22 22,0 91,5 13,0 M8/M10 0,08 36 184934
LKS H-25 25,0 91,5 13,0 M8/M10 0,08 30 184943
LKS H-28 28,0 99,0 13,5 M8/M10 0,09 30 184952
LKS H-30 30,0 99,0 13,5 M8/M10 0,09 30 184961
LKS H-35 35,0 105,0 13,5 M8/M10 0,09 30 184970
LKS H-38 38,0 105,0 14,0 M8/M10 0,10 30 184979
LKS H-42 42,0 112,0 14,0 M8/M10 0,10 24 184988
LKS H-44 44,5 112,0 14,0 M8/M10 0,17 24 184997
LKS H-48 48,3 125,0 14,0 M8/M10 0,17 24 185006
LKS H-54 54,0 134,0 14,0 M8/M10 0,19 24 185015
LKS H-57 57,0 134,0 15,0 M8/M10 0,19 24 185024
LKS H-60 60,3 146,5 15,0 M8/M10 0,20 24 185033
LKS H-64 64,0 146,5 15,0 M8/M10 0,20 18 185042
LKS H-70 70,0 146,5 15,0 M8/M10 0,21 18 185051
LKS H-76 76,1 151,0 15,0 M8/M10 0,22 18 185060
LKS H-80 80,0 159,5 15,0 M8/M10 0,23 18 185069
LKS H-89 88,9 173,0 15,0 M8/M10 0,29 18 185078
LKS H-102 101,6 186,0 15,5 M8/M10 0,32 6 185087
LKS H-108 108,0 193,0 15,5 M8/M10 0,34 6 185096
LKS H-114 114,3 193,0 15,5 M8/M10 0,35 6 185105
LKS H-133 133,0 215,0 16,0 M8/M10 0,39 6 185114
LKS H-139 139,7 240,0 16,0 M12/M16/1/2" 1,02 6 185123
LKS H-160 159,0 273,0 16,0 M12/M16/1/2" 1,17 6 185132
LKS H-168 168,3 284,0 16,0 M12/M16/1/2" 1,22 6 185141

LKS M-15 15,0 91,5 19,0 M8/M10 0,08 42 185150
LKS M-18 18,0 99,0 19,5 M8/M10 0,09 42 185159
LKS M-22 22,0 105,0 19,5 M8/M10 0,10 42 185168
LKS M-25 25,0 105,0 19,5 M8/M10 0,09 42 185177
LKS M-28 28,0 112,0 20,0 M8/M10 0,10 36 185186
LKS M-30 30,0 112,0 20,0 M8/M10 0,10 36 185195
LKS M-35 35,0 125,0 20,0 M8/M10 0,17 24 185204
LKS M-38 38,0 125,0 21,5 M8/M10 0,17 24 185213
LKS M-42 42,0 134,0 21,5 M8/M10 0,18 24 185222
LKS M-44 44,5 134,0 21,5 M8/M10 0,20 24 185231
LKS M-48 48,3 146,5 21,5 M8/M10 0,20 18 185240
LKS M-54 54,0 146,5 21,5 M8/M10 0,20 18 185249
LKS M-57 57,0 151,0 22,0 M8/M10 0,22 18 185258
LKS M-60 60,3 151,0 22,0 M8/M10 0,22 18 185267
LKS M-64 64,0 151,0 22,0 M8/M10 0,22 18 185276
LKS M-70 70,0 159,5 22,0 M8/M10 0,24 18 185285
LKS M-76 76,1 173,0 22,0 M8/M10 0,30 18 185294
LKS M-80 80,0 173,0 22,0 M8/M10 0,30 18 185303
LKS M-89 88,9 186,0 22,0 M8/M10 0,30 10 185312
LKS M-102 101,6 203,0 22,5 M8/M10 0,39 10 185321
LKS M-108 108,0 203,0 22,5 M8/M10 0,40 10 185330
LKS M-114 114,3 215,0 22,5 M8/M10 0,41 8 185339
LKS M-133 133,0 263,0 23,0 M8/M10 0,47 6 185348
LKS M-139 139,7 273,0 23,0 M12/M16/1/2" 1,19 6 185357
LKS M-160 159,0 284,0 23,0 M12/M16/1/2" 1,27 6 185366
LKS M-168 168,3 295,0 23,0 M12/M16/1/2" 1,29 6 185375
LKS M-219 219,0 352,0 23,0 M12/M16/1/2" 1,62 6 185384
LKS M-273 273,0 440,0 23,0 M16 2,77 2 185393
