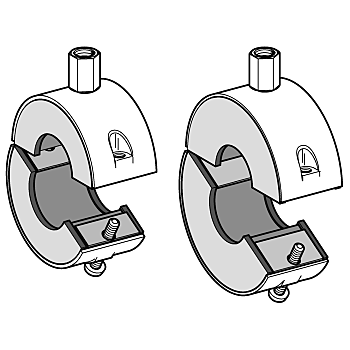

Hőszigetelt csőbilincs KSH / KSM

Az oldal pdf-ként

Csoport: 1254

Bevetés

Hideg - és melegvíz vezetékek, illetve hűtőberendezések csöveinek rögzítéséhez, szigetelő - és merevítőbetétte. Hatékonyan csökkenti a hőveszteséget és meggátolja a kondenzvíz képződését a bilincs és a cső között:

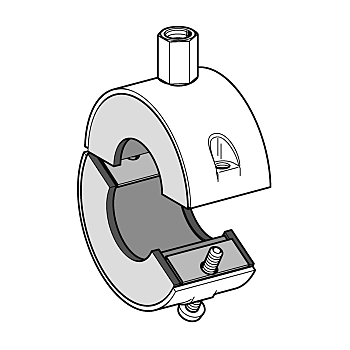

• Csuklós szerkezete egyszerű szerelést biztosít.
• A csőbilincs füleinek elhagyása végett esztétikus megjelenés.
• A csőszakaszok szigetelése szabadon megválasztható, tömítőanyag nélkül.

A zajcsökkentő betéttel ellátot csöbilincs alkalmazható a DIN 4109 szerinti berendezéseknél is ; erősebb rezgés fellépése esetén, pl. kompresszorok közelében, kiegészítő rezgéscsillapító alkalmazása ajánlott (SDE 0 vagy SDE 1).

Szállítási terjedelem

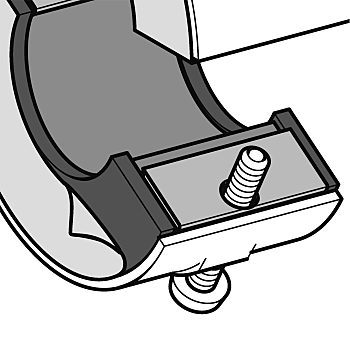

Komplett előszerelt ,a rögzítő csavarok kiesés ellen biztosítva vannak

Műszaki adatok

Anyag:
Csőbilincs:	Acél, galvánhorganyzott
Hőszigetelő betét:	PUR-Hab (250 kg/m3 , B2), λ = 0,042 W/m·K (0°C), FCKW-mentes, körkörös gőzdiffúzió zár
Szigetelő kapcsolat:	zárt cellájú szintetikus kaucsuk, B1
Hangszigetelő betét:	zárt celájú PE-Hab, B1
Hőmérséklet:	-40°C -tól +105°C -ig

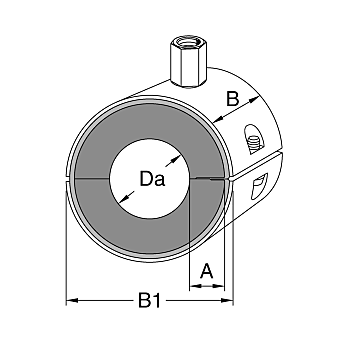

Típus	Szigetelés vastagsága A [mm]	Szigetelő betét szélessége B [mm]	Szélesség B1 [mm]	max. engedélyezett terhelés (húzásra) [kN]
KSH 15	13	36	55	0,8
KSH 17	13	36	55	0,8
KSH 18	13	36	55	0,8
KSH 21	13	36	55	0,8
KSH 22	13	36	55	0,8
KSH 27	14	36	63	0,8
KSH 28	14	36	63	0,8
KSH 33	14	36	70	0,8
KSH 35	14	36	70	0,8
KSH 42	15	36	84	0,8
KSH 48	15	36	84	0,8
KSH 54	15	36	96	0,8
KSH 57	15	36	96	0,8
KSH 60	15	36	96	0,8
KSM 15	19	36	63	0,8
KSM 17	19	36	63	0,8
KSM 18	19	36	63	0,8
KSM 21	20	36	70	0,8
KSM 22	21	36	70	0,8
KSM 27	21	36	70	0,8
KSM 28	21	36	84	0,8
KSM 33	22	36	84	0,8
KSM 35	22	36	84	0,8
KSM 42	22	36	96	0,8
KSM 48	23	36	96	0,8
