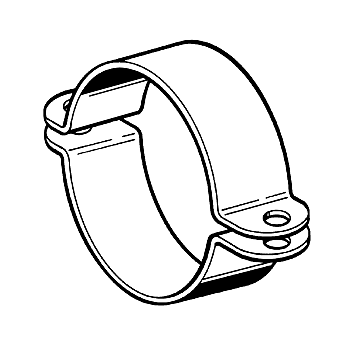

Csőbilincs RS (3567 A szerint)

Az oldal pdf-ként Az oldal pdf-ként

Csoport: 1260

Bevetés

Ipari létesítmények berendezéseihez, valamint nagy statikus igénybevételekhez. Fixpontos vagy csúszkás szereléshez T-profil alkalmazásával.

Szállítási terjedelem

Csavarok és anyák nélkül.
Csomagolás: egyenként, a szállítás meghatározott feltételekkel történik.

Műszaki adatok

Anyag:
 fekete acél

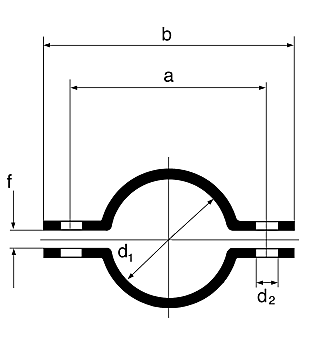

Típus d1
[mm]		 NÁ
[mm]		 a
[mm]		 b
[mm]		 f
[mm]		 d2
[mm]		 Anyag
b x s
[mm]		 Ajánlott
összekötő
csavarok		 G
[kg]		 Cikkszám
18 10 56 86 7 12 30 x 5 M10 x 30 0,16 119232
22 15 58 88 7 12 30 x 5 M10 x 30 0,18 119241
25 20 62 92 7 12 30 x 5 M10 x 30 0,19 119250
27 20 66 96 7 12 30 x 5 M10 x 30 0,21 119269
30 25 68 98 7 12 30 x 5 M10 x 30 0,22 119278
34 25 72 102 7 12 30 x 5 M10 x 30 0,23 119287
38 32 76 106 7 12 30 x 5 M10 x 30 0,24 119296
43 32 82 112 7 12 30 x 5 M10 x 30 0,26 119302
45 40 84 114 7 12 30 x 5 M10 x 30 0,27 119311
49 40 88 118 7 12 30 x 5 M10 x 30 0,28 119320
54   101 137 9 14 40 x 6 M12 x 35 0,49 119339
57 50 104 140 9 14 40 x 6 M12 x 35 0,50 119348
61 50 108 144 9 14 40 x 6 M12 x 35 0,55 119357
70   117 153 9 14 40 x 6 M12 x 35 0,61 119366
77 65 122 158 9 14 40 x 6 M12 x 35 0,63 119375
84   130 166 9 14 40 x 6 M12 x 35 0,69 119384
89 80 136 172 9 14 40 x 6 M12 x 35 0,70 119393
104   168 216 11 18 50 x 8 M16 x 45 1,42 119409
108 100 172 220 11 18 50 x 8 M16 x 45 1,45 119418
115 100 178 226 11 18 50 x 8 M16 x 45 1,54 119427
129   192 240 11 18 50 x 8 M16 x 45 1,66 119436
133 125 196 244 11 18 50 x 8 M16 x 45 1,68 119445
140 125 204 252 11 18 50 x 8 M16 x 45 1,75 119454
154   217 265 11 18 50 x 8 M16 x 45 1,84 119463
159 150 222 270 11 18 50 x 8 M16 x 45 1,91 119472
169 150 232 280 11 18 50 x 8 M16 x 45 2,00 119481
194 175 258 306 11 18 50 x 8 M16 x 45 2,29 119506
204   268 316 11 18 50 x 8 M16 x 45 2,36 120096
216 200 280 328 11 18 50 x 8 M16 x 45 2,46 120102
220 200 284 332 11 18 50 x 8 M16 x 45 2,80 120111
254   329 389 14 23 60 x 8 M20 x 50 3,49 120120
267 250 342 402 14 23 60 x 8 M20 x 50 3,68 120139
273 250 348 408 14 23 60 x 8 M20 x 50 3,80 120157
305   380 440 14 23 60 x 8 M20 x 50 4,05 120166
318 300 392 452 14 23 60 x 8 M20 x 50 4,19 120175
324 300 398 458 14 23 60 x 8 M20 x 50 4,27 120193
356 350 432 492 14 23 60 x 8 M20 x 50 4,65 120209
368 350 444 504 14 23 60 x 8 M20 x 50 4,75 120218
407 400 498 570 18 27 70 x 10 M24 x 60 7,78 120227
419 400 510 582 18 27 70 x 10 M24 x 60 8,15 120254
457   549 621 18 27 70 x 10 M24 x 60 8,82 120263
508 500 600 672 18 27 70 x 10 M24 x 60 9,48 120999
521 500 614 686 18 27 70 x 10 M24 x 60 9,87 121006
