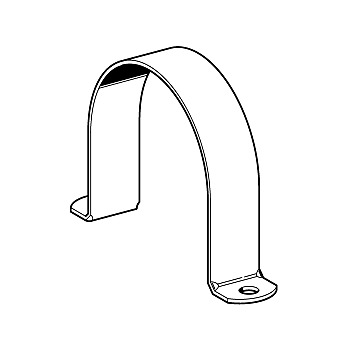

Cső kengyel RUC
Csoport: 1203
Bevetés
Alátámasztott csővezetékek megfogására.

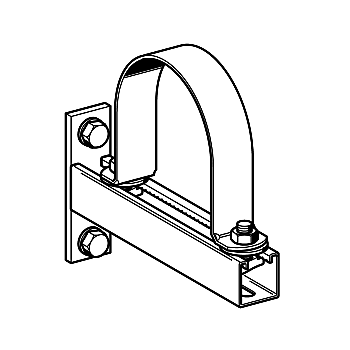

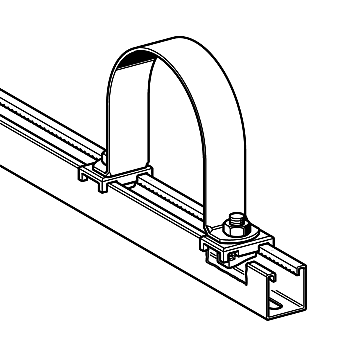

Különlegesen alkalmas a menetes kengyel kiváltására, szerelősín és talpas konzol alkalmazásánál. A HZ kalapácsfejű csavarral történő rögzítés esetén, javasolt a cső kengyel és a szerelősín közé alátétet elhelyezni.
A keresztmetszeti méretek megfelelnek a Vds előírásoknak. Így a cső kengyel használata alkalmas, Sprinkler és CO2 berendezésekhez.
Műszaki adatok
| Anyag: | Acél, horganyzott DIN EN 10346 szerint |

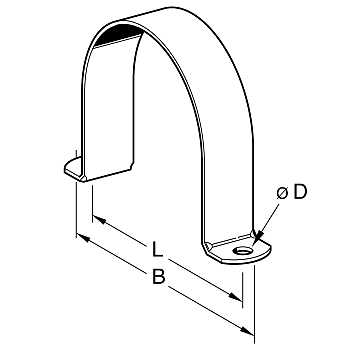

| Típus | Cső méret | Anyag [mm] |
B [mm] |
L [mm] |
ø D [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|---|---|
| 18 | 3/8" | 30 x 2,5 | 69 | 49 | 9 | 0,09 | 50 | 159012 |
| 22 | 1/2" | 30 x 2,5 | 73 | 53 | 9 | 0,05 | 50 | 159021 |
| 28 | 3/4" | 30 x 2,5 | 79 | 59 | 9 | 0,06 | 50 | 159030 |
| 34 | 1" | 30 x 2,5 | 85 | 65 | 9 | 0,07 | 25 | 159049 |
| 43 | 1 1/4" | 30 x 2,5 | 94 | 74 | 9 | 0,08 | 25 | 159058 |
| 49 | 1 1/2" | 30 x 2,5 | 100 | 80 | 9 | 0,11 | 25 | 159067 |
| 61 | 2" | 30 x 2,5 | 112 | 92 | 9 | 0,13 | 25 | 159076 |
| 77 | 2 1/2" | 30 x 2,5 | 128 | 108 | 9 | 0,16 | 25 | 159085 |
| 90 | 3" | 30 x 2,5 | 141 | 121 | 9 | 0,16 | 25 | 159094 |
| 115 | 4" | 40 x 3,0 | 183 | 155 | 13 | 0,31 | 25 | 159100 |
| 141 | 5" | 40 x 3,0 | 209 | 181 | 13 | 0,37 | 10 | 159119 |
| 169 | 6" | 40 x 3,0 | 236 | 207 | 13 | 0,44 | 1 | 159128 |
| 221 | 8" | 40 x 3,0 | 289 | 261 | 13 | 0,55 | 1 | 159137 |
| 275 | 10" | 50 x 5,0 | 375 | 325 | 17 | 1,43 | 1 | 159146 |
| 326 | 12" | 50 x 5,0 | 426 | 373 | 17 | 1,69 | 1 | 159155 |
